| Наружная обшивка и элементы: | сэндвич-панели |
| Теплоизоляция стен: | 150 мм |
| Внутренняя отделка: | стены и потолок ЛДСП, ПВХ в с/у, пол - износостойкий линолеум и керамическая плитка в с/у |

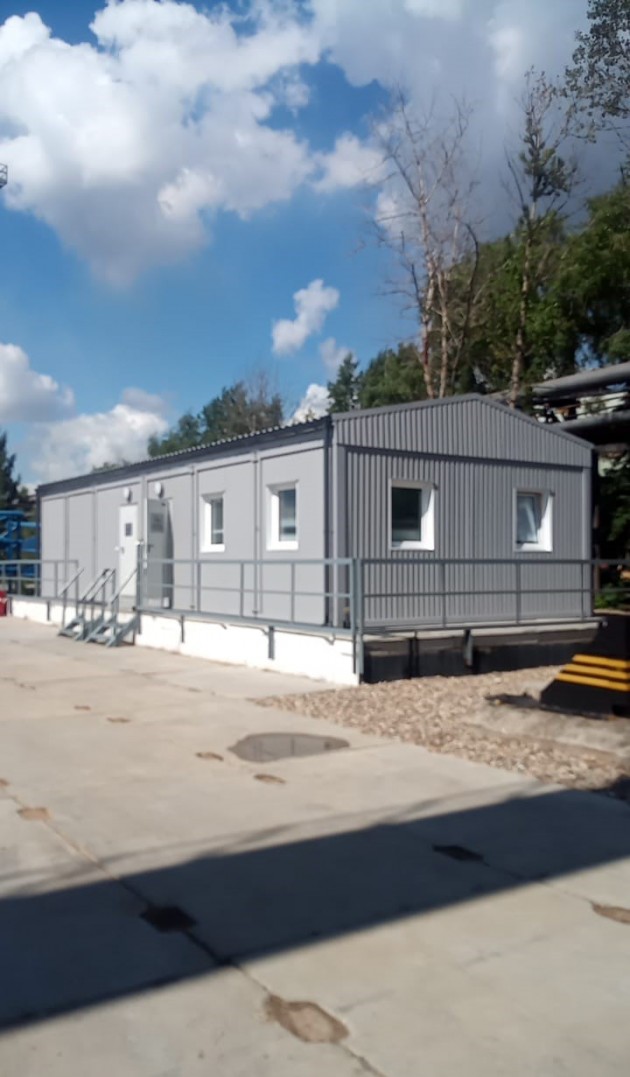

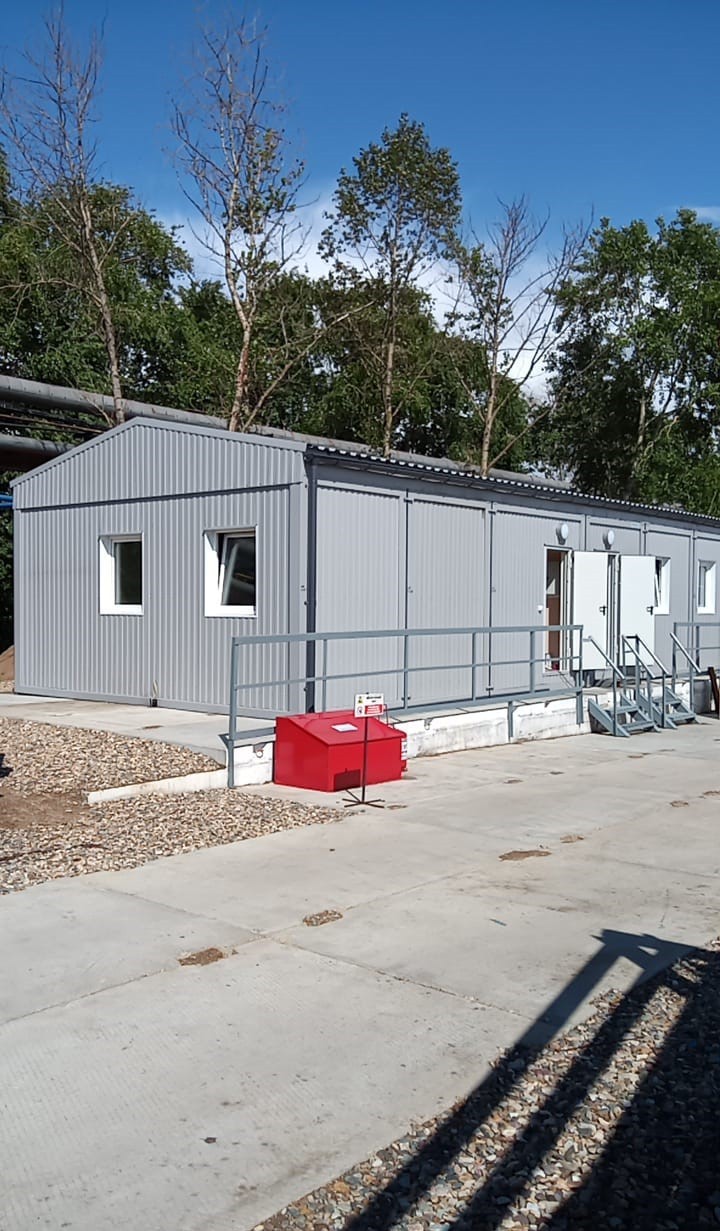

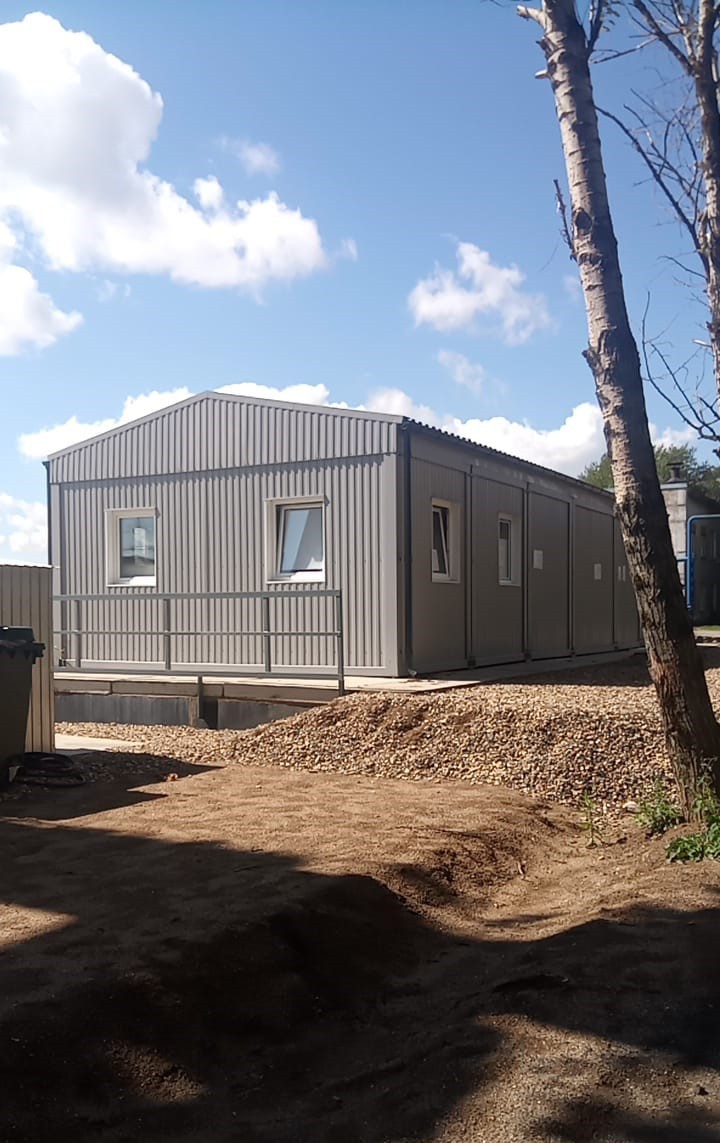

Компания "Блок-Строй" обратилась в нашу организацию для установки в городе Череповце блочно-модульного здания, состоящее из двух секций - для административных и бытовых нужд, собранное из 6 контейнеров. Силами РосМодуль™ был реализован этот нестандартный проект. Каждое из зданий выполнено из трех контейнеров с увеличенной высотой потолока - 3,1 м. В административном здании блоки одинакового размера: 6,0х2,43х3,1 м. В бытовом здании один блок контейнер с увлеченной шириной - 6,0х3,0х3,1 м. Также были особые требования от заказчика: усиление каркаса в трехметровом блок-котейнере, повышенное утепление пола – 250 мм. И требования по внутренней отделке пола санузла керамической плиткой, а также обустройство трапа в полу с/у во втором, бытовом здании.
Каркас блок-контейнера в административной группе здания выполнен таким образом: верхняя рама выполнена из стального сложно гнутого профиля сечением 180х80х3 мм, нижняя рама стальной гнутый швеллер 120х50х3 мм, лаги – швеллер 100х50х3мм. Угловые стойки из сложногнутого профиля 170х150х3 мм, доп. стойки - труба 40х40 мм. Внутренний каркас блок-контейнера выполнен из бруса 40х150 мм с огнебиозащитой.
Каркас блок-контейнера в бытовой группе здания: верхняя рама из стального сложно гнутого профиля сечением 180х80х3 мм,нижняя рама – швеллер гн.120х50х3 мм, угловые стойки из сложногнутого профиля 170х150х3 мм, стяжки рам из трубы 40х40 мм. В трехметровом блок-контейнере особого размера - рама основания – швеллер Г/К 12П , лаги 10П. Также произведено усиление каркаса дополнительными стяжками из трубы 40х40х2 мм (с шагом 3 м). Внутренний каркас блок-контейнера такой же, как и в административном здании.
Окраска каркаса произведена алкидным покрытием с фосфатом цинка PRIMALKID ZP 488 (серый RAL 7004), а цвет наружных стен - RAL 7004. Установлены внешние лестницы и ограждения. Внутренняя отделка и проводка коммуникаций выполнены в соответствии с техническим заданием проекта.

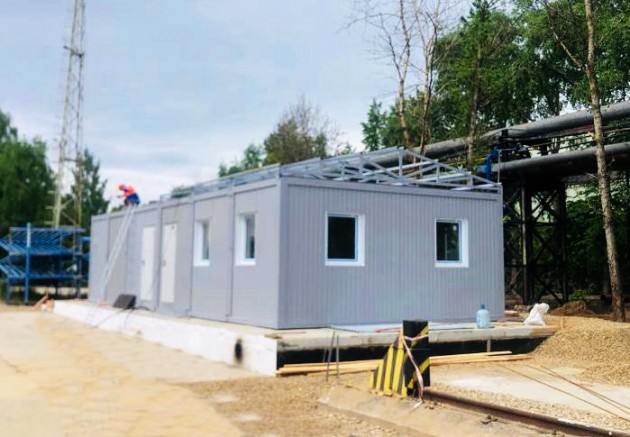

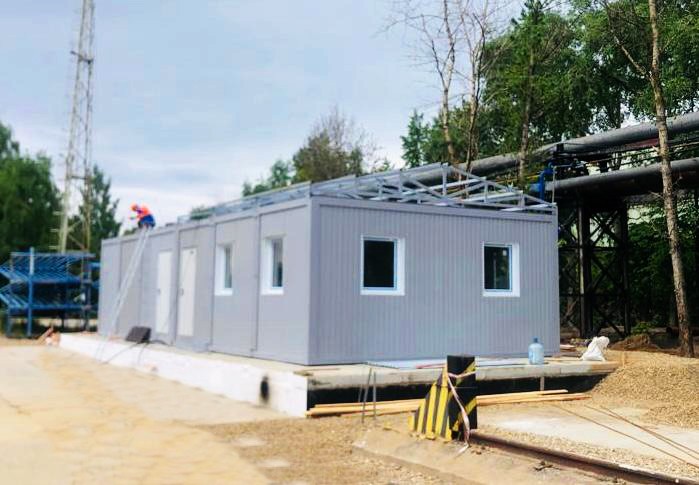

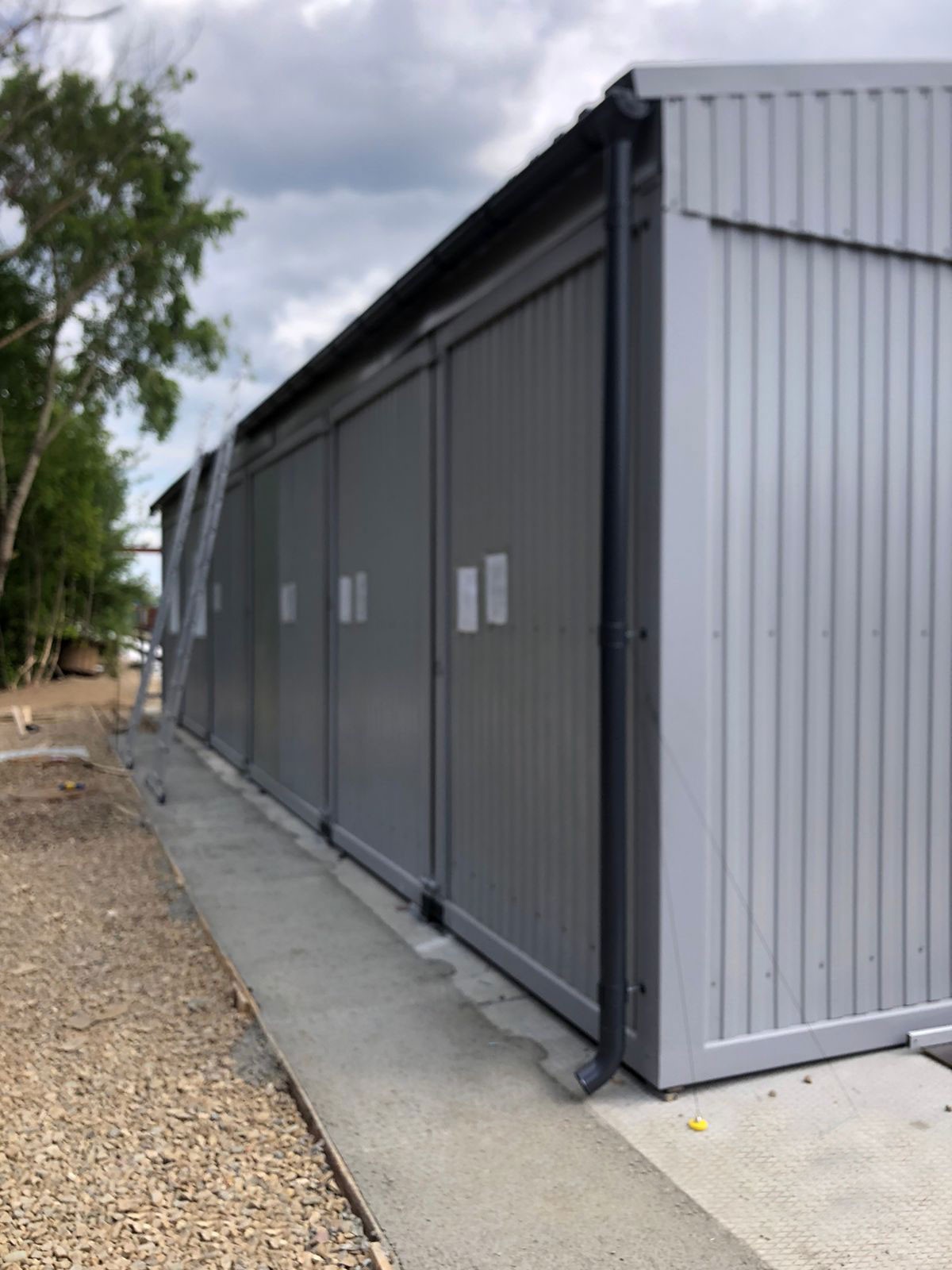

Кровля административной и бытовой части здания: общая сборно-разборная фальцевая, 0,55мм, кровля с металлическими фермами, настил из профлиста НС35, RAL 7004. Фермы из профилированной трубы 60х40х3мм. Водосток организованный на 2 стороны, 2 точки выпуска. Угол наклона кровли - 12 град. Лаги потолка выполнены из бруса 40х100 + обрешетка брус 50х50 + доска 25х100.

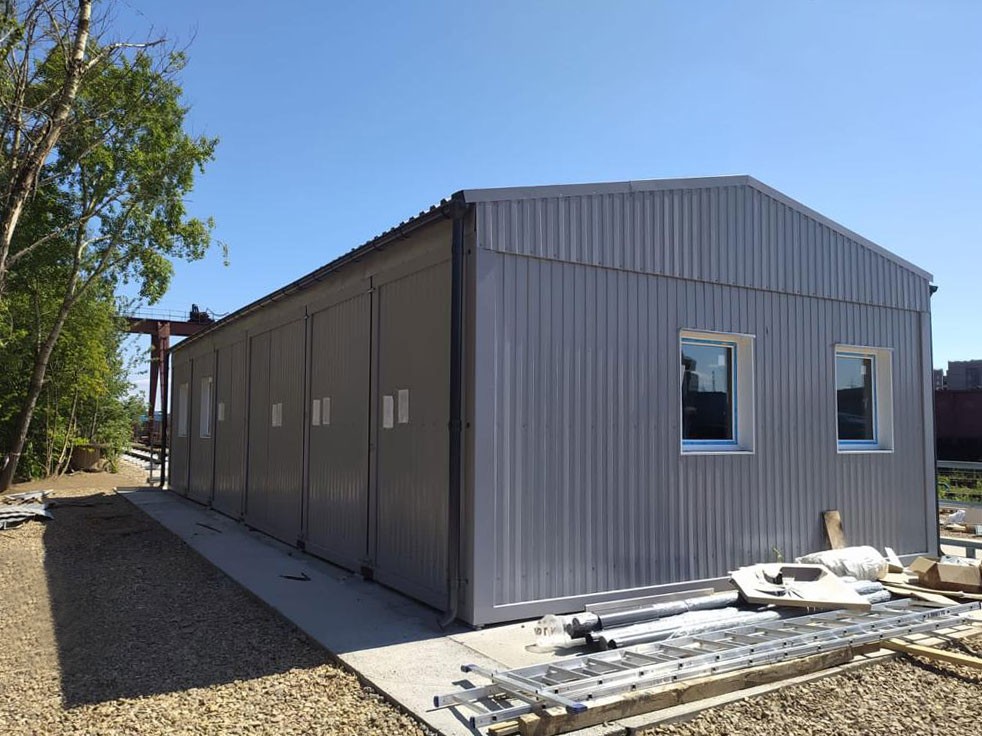

Стены в адниминстративной и бытовой части здания: из профнастила С-8 с полимерным покрытием цветом RAL7004. Каркас перегородок выполнен из доски 70х40, заполнен минватой. Каркас перегородки блок-контейнера 3м шириной выполнен из бруса 50х50мм – только по стыковочной стороне, остальное – доска 100х40. В блок-контейнере шириной 2,1м - каркас из доски 70х40 – для установки дверей, заполнение минватой.
Пол в адниминстративной и бытовой части здания: дно выполнен оцинкованным профилированным листом С-8 0,35 мм. Лаги пола выполнены швеллером 100х50х3 мм с шагом 600 мм. Обрешётка – брусом 40х150 на ребро через П-образные профили с шагом 260* мм. Сверху пол закрыт OSB 22 мм, в с/у ЦСП – 20 мм под плитку.
Потолок административной и бытовой части здания: ЛДСП 8 мм белая.
Стены в адниминстративной и бытовой части здания: выполнены из ЛДСП 8 мм, цвет под дуб, раскладка алюминиевым профилем. В с/у и душевой СМЛк (ПВХ).
Пол в адниминстративной и бытовой части здания: покрыт износостойким линолеумом с плинтусами ПВХ. В с/у и душевой– керамическая плитка.
Утепление пола выполнено минеральной ватой толщиной 250 мм. Потолка и стен - 150 мм. Пароизоляция и ветрозащита наружных стен здания – ветрозащита Изоспан А, пароизоляция Изоспан В. Потолок – полиэтиленовая плёнка.

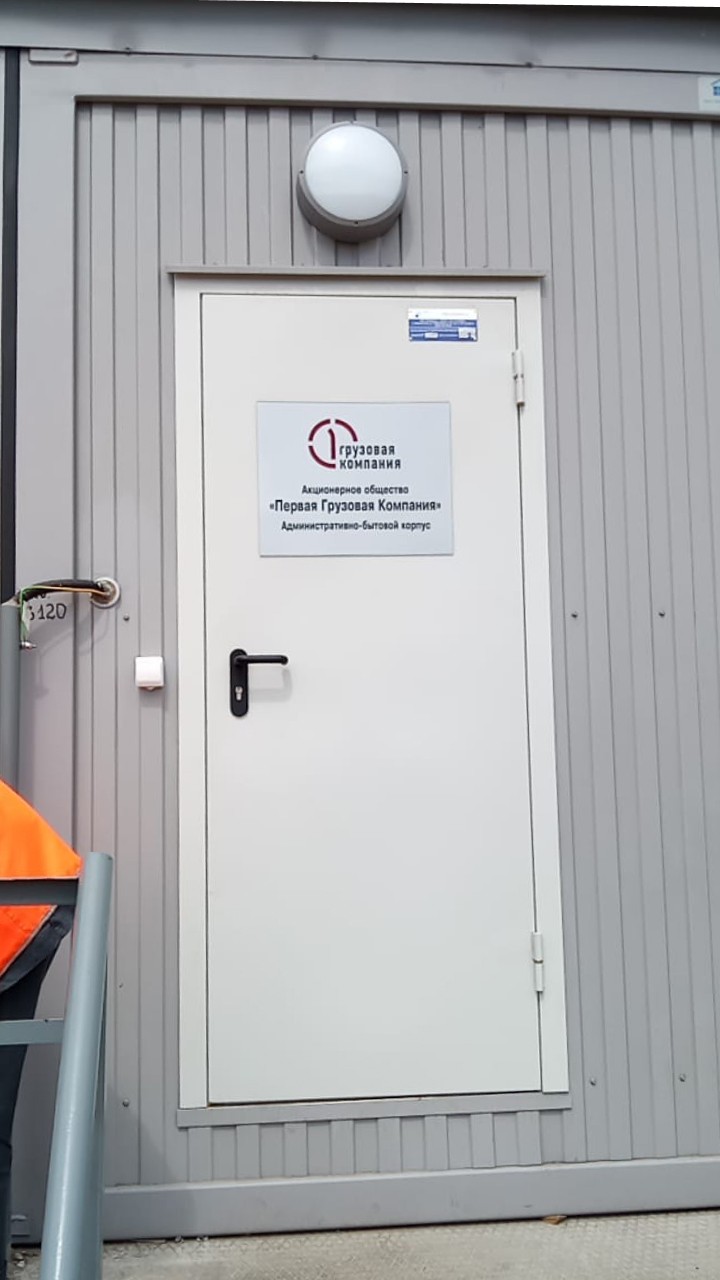

Здание укомплектовано окнами металлопластиковыми, поворотно-откидными, двухкамерными. Размер окон 900х1100 мм. 6 штук в административной части и 2 шт. в бытовой. Наружные двери двухлистовые 850х2050 мм, мет./мет., цвет RAL 7035. Внутренние двери - офисные белые «финские» 6 шт. М8 на весь проект.

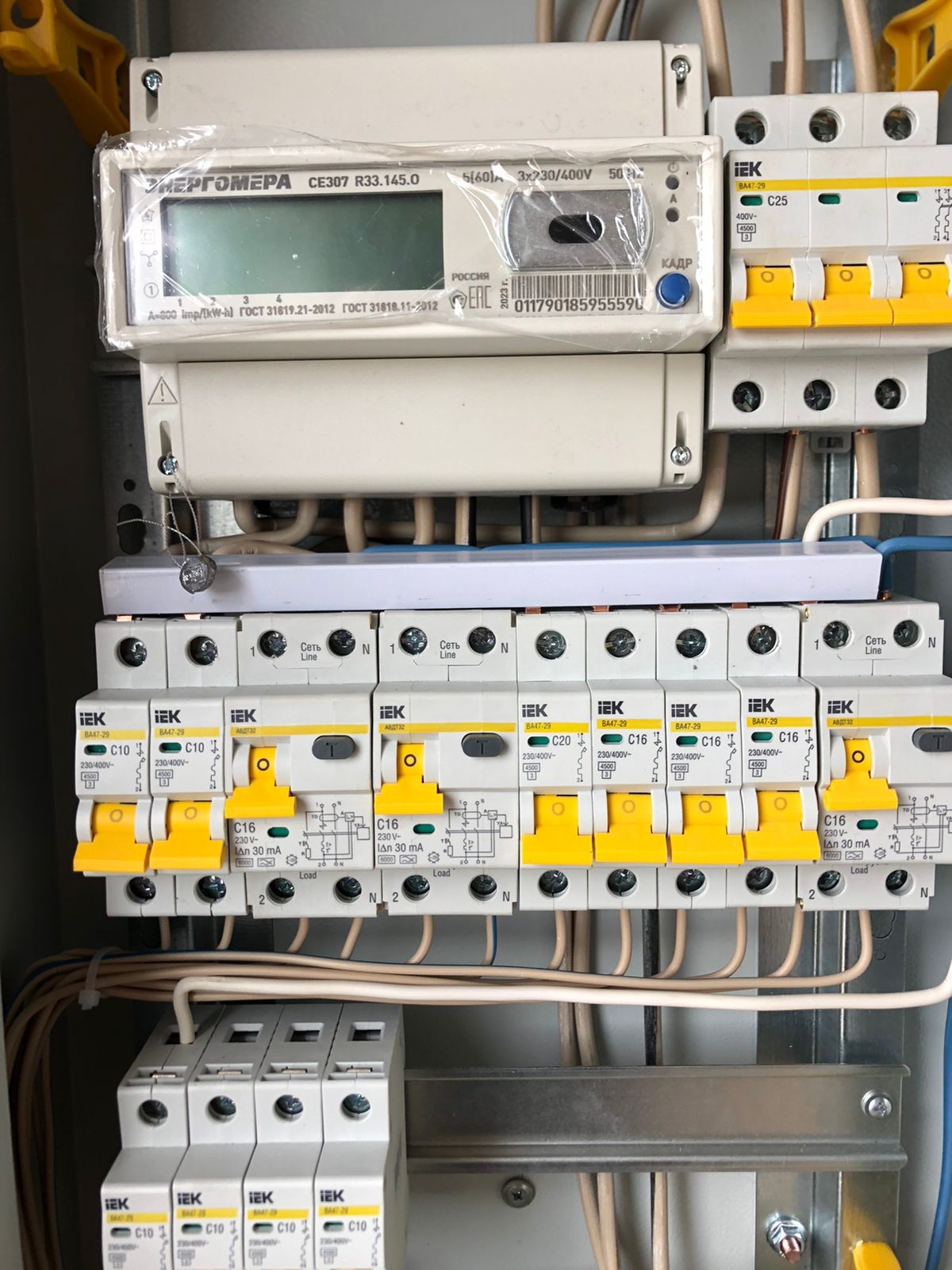

Помимо основной конструкции и внутренней отделки, монтажная бригада РосМодуль™ выполнила установку всех необходимых инженерных сетей:
