Остановочный комплекс РЖД

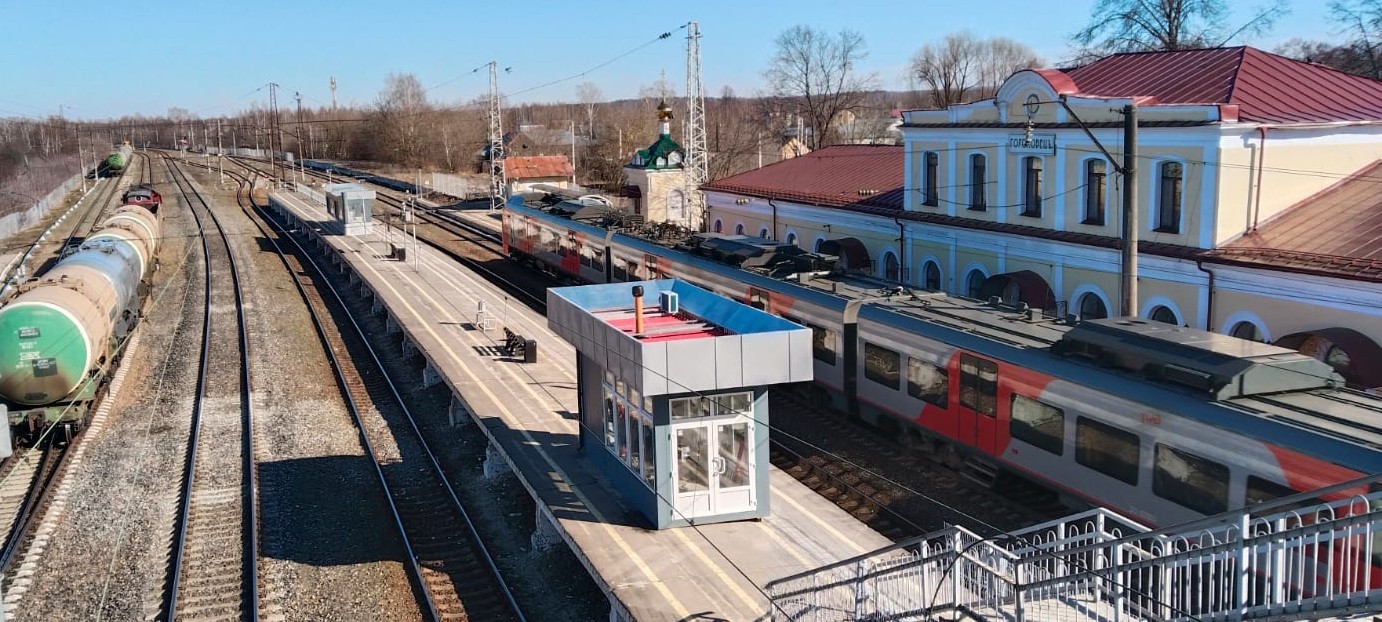

По заказу компании «Элантех» наша команда реализовала проект модульного остановочного комплекса РЖД на железнодорожной станции Гороховец (Владимирская область). Комплекс выполнен с рядом конструктивных и инженерных особенностей: включает фриз, установленный на плоскую кровлю, имеет панорамные окна, усиленную конструкцию пола, систему пожарной безопасности, а также увеличенную внутреннюю высоту помещения — 3 метра, что создаёт ощущение простора и удобства для пассажиров. Архитектура и комплектация здания полностью адаптированы под транспортную инфраструктуру: павильон выполнен в современном стиле, обладает высокой теплоизоляцией, устойчивостью к нагрузкам и адаптирован к круглогодичной эксплуатации.

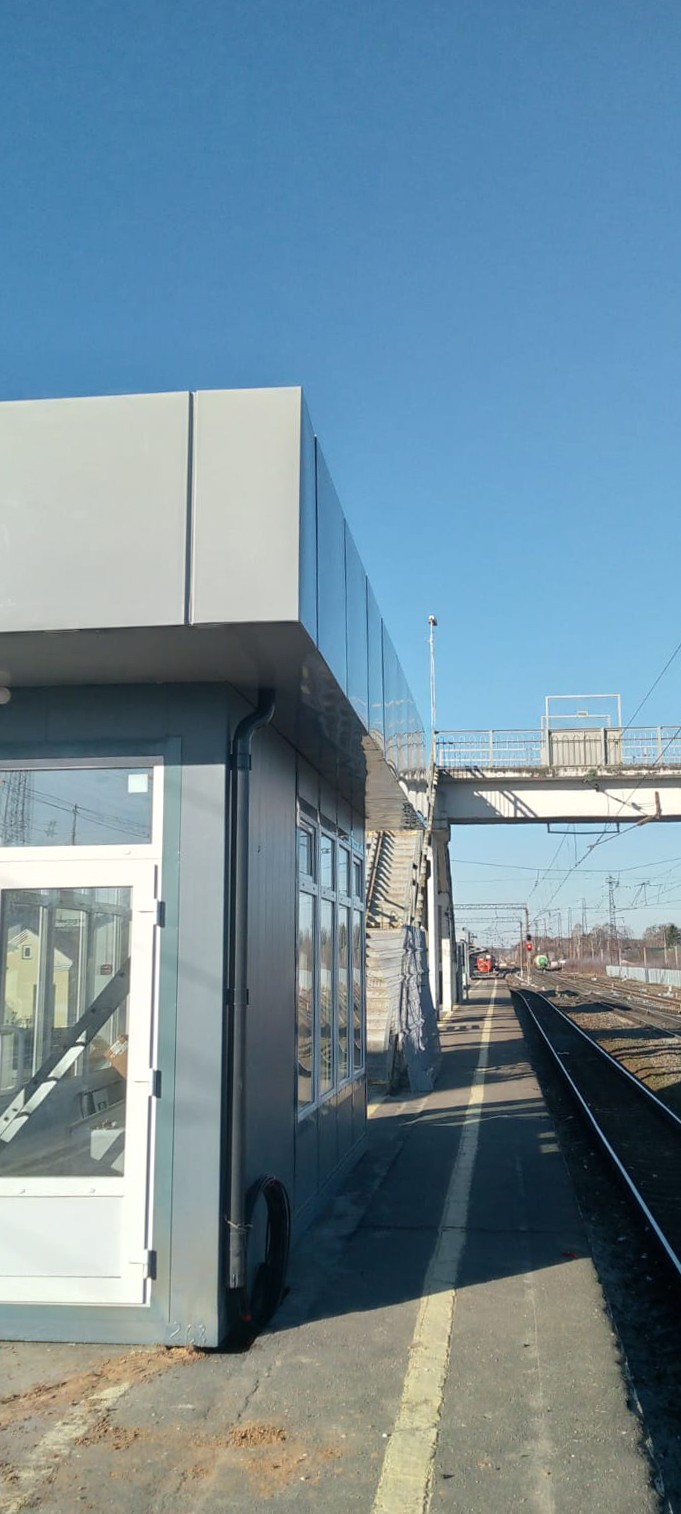

В основе конструкции — блок-контейнер размером 6,0×2,4×3,4 м, дополненный съёмным фризом 8,0×3,4×1,0 м с интегрированной плоской кровлей и организованным водоотведением. Общие габариты остановочного комплекса составляют 8,0×3,4×4,0 м. Все конструктивные решения адаптированы под повышенные требования к надёжности и энергоэффективности.

Конструкция

Каркас павильона выполнен из стального гнутого профиля и окрашен антикоррозийной эмалью Primalkid 488 (RAL 9010). Верхняя рама – стальной сложногнутый профиль сечением 185 мм х80 мм х3 мм. Нижняя рама – стальной гнутый профиль размерами 120 мм х50 мм х3 мм .

Угловые стойки из сложногнутого профиля 170 мм х150 мм х3 мм.

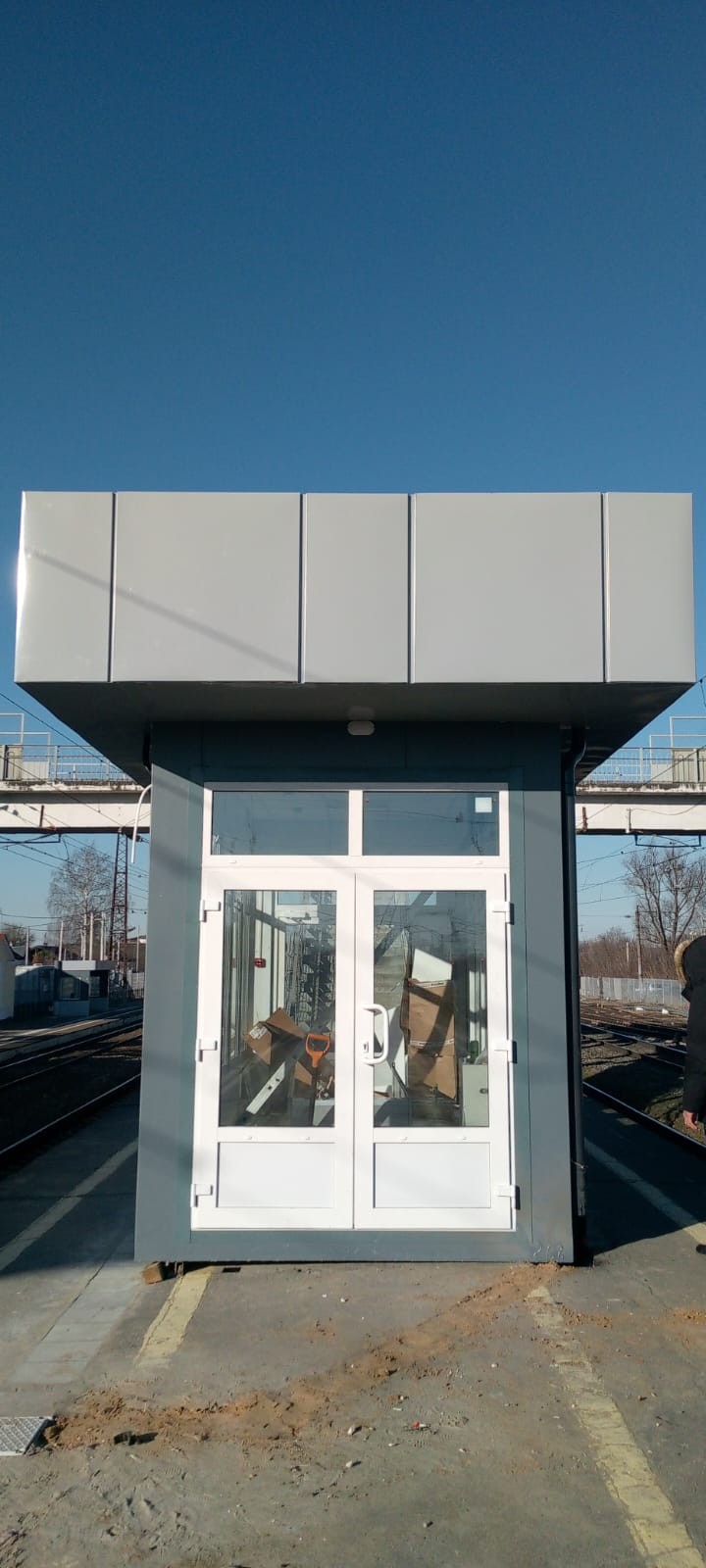

Стены — трёхслойные металлические сэндвич-панели толщиной 100 мм с базальтовым негорючим утеплителем. Частично предусмотрена глухая обшивка, остальная площадь фасадов остеклена витражными ПВХ-секциями с двухкамерными стеклопакетами. В торцах здания установлены двухстворчатые входные двери из усиленного ПВХ-профиля, оснащённые доводчиками.

Крыша

Кровля утеплена плитами 100 мм с теплопроводностью 0,042 Вт/м², покрыта двухслойным рулонным гидроизоляционным ковром и снабжена дефлектором для естественной вентиляции. Чистовой потолок — подвесной «Армстронг». Высота помещений — 3 метра.

Пол

Пол усиленной конструкции: основание — ЦСП 16 мм по металлическим лагам, утепление — 100 мм «Knauf», покрытие — керамогранит. В зонах входа установлены тактильные плитки жёлтого цвета для ориентации маломобильных пассажиров.

Окна

Окна — панорамные: одно 5-секционное окно размером 5000×2000 мм и одно 4-секционное 4000×2000 мм. Оба выполнены из усиленного ПВХ-профиля, оснащены двухкамерными стеклопакетами с фрамугами.

Инженерные системы

Инженерные системы включают щит 380 В с автоматами и дифзащитой, розетки, освещение (внутренние светодиодные панели, аварийные табло, наружные влагозащищённые светильники), два конвектора по 1,5 кВт, розетку под сплит-систему, а также сам кондиционер с внутренним и наружным блоками. Вентиляция — естественная.

Система пожарной сигнализации

Пожарная сигнализация реализована на базе оборудования «Болид»: установлены автоматические и ручной извещатели, светозвуковая сигнализация, предусмотрена передача сигнала «Пожар» на пульт дежурного.

Коммуникации

Инженерные системы модульного здания включают в себя полноценное электроснабжение, отопление, освещение, вентиляцию и подготовку под кондиционирование. Электрощит смонтирован в виде контейнерного распределительного щита с вводом на 380 В, 32А, и укомплектован входным дифференциальным автоматом 40 А / 30 мА, а также автоматами по 16 А — на розеточные линии  и обогреватели, 10 А — на освещение, 6 А — на линию пожарной сигнализации. Кабельный ввод в щит осуществляется через пол, предусмотрены трубы: ДУ 50 (3 шт.) и ДУ 32 (5 шт.).

Электроразводка выполнена в ПВХ кабель-каналах снаружи по стенам. Установлены три двойные розетки с заземлением и одна розетка под сплит-систему. Внутреннее освещение обеспечивается тремя светодиодными светильниками 600×600 мм, дополнительно установлены два аварийных табло «ВЫХОД» и два наружных влагозащищённых светильника. Отопление организовано с помощью двух электроконвекторов мощностью 1,5 кВт каждый с терморегуляторами. Также предусмотрен естественный воздухообмен: вентканал с дефлектором выведен через кровлю. Для кондиционирования предусмотрено место и питание под установку сплит-системы с внутренним и наружным блоками. Система инженерных коммуникаций выполнена с соблюдением всех требований пожарной и электрической безопасности.
