Проект офисного здания внутри производственного цеха
Размеры: 6,0 х 4,86 х 5,2 м из трех блок-контейнеров
Наружная обшивка и элементы: сэндвич панели + доп. металлоконструкции
Теплоизоляция стен: стены - мин. вата толщиной 100 мм КНАУФ, пол и потолок - Терморолл 044
Внутренняя отделка: стены - сэндвич-панели; потолок - ЛДСП 8 мм белая, пол - линолеум.

Рассчитать похожий проект

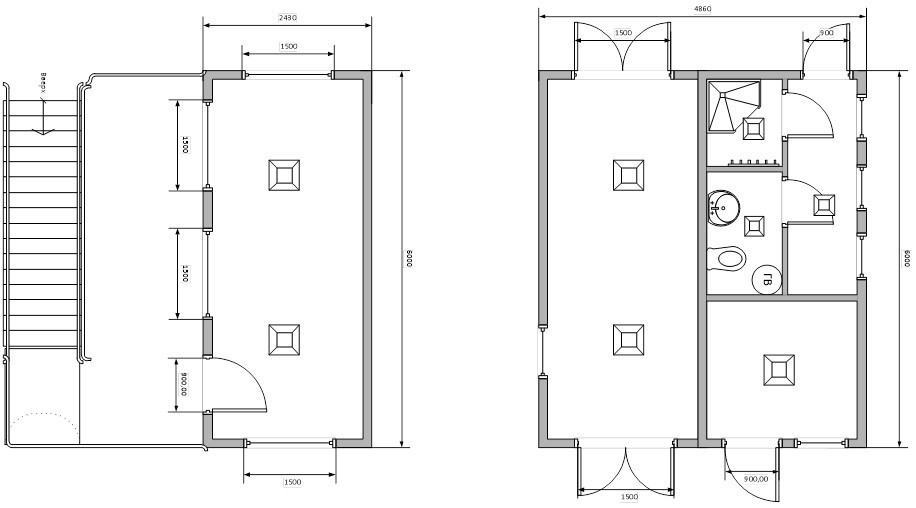

Двухэтажное здание с общей площадью 26.19 м² выполняет роль офисно-бытового помещения для размещения руководителей и офисных сотрудников производственного цеха. Кроме офисных помещений, планировка предусматривает оборудованный санблок.

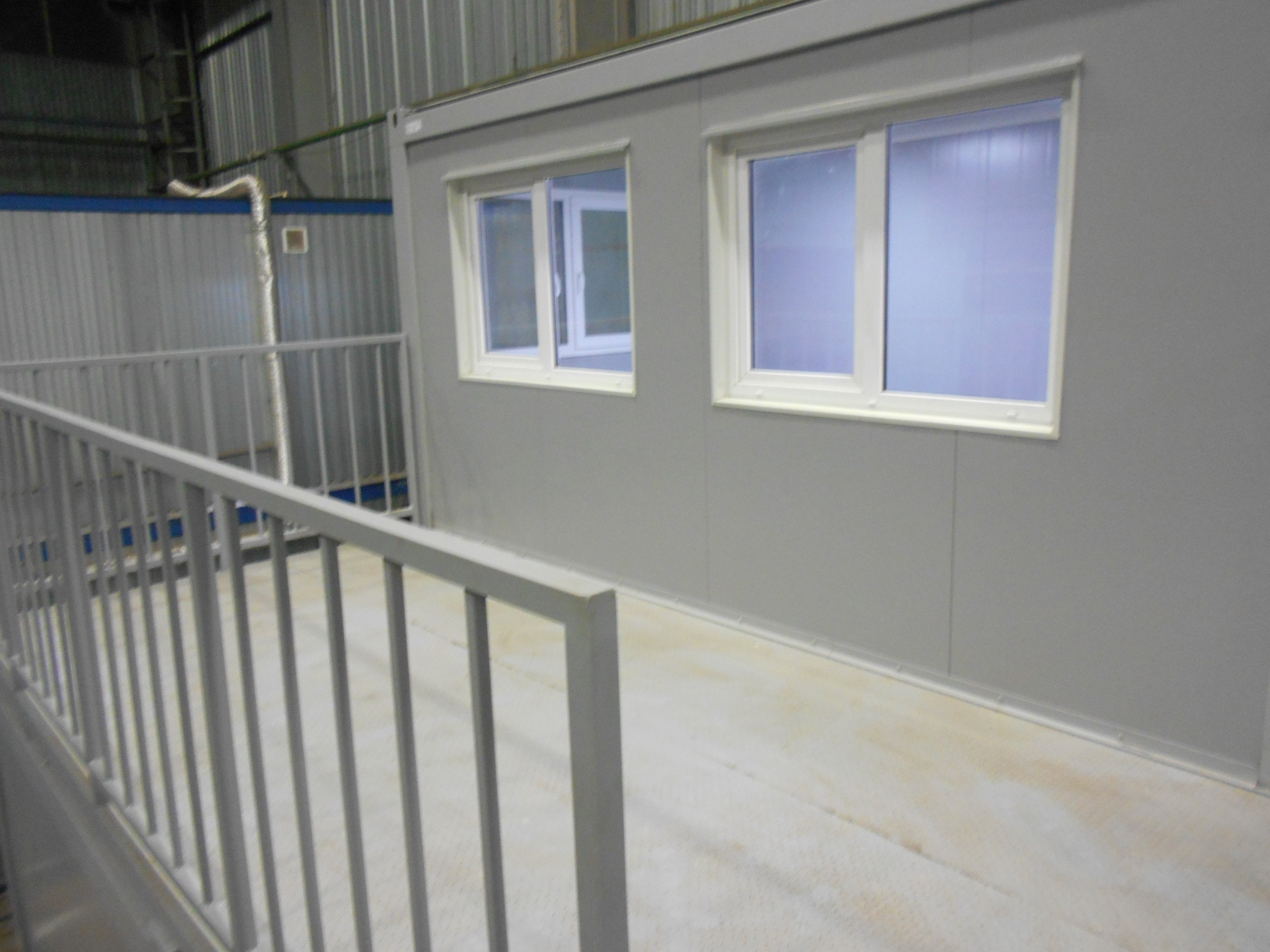

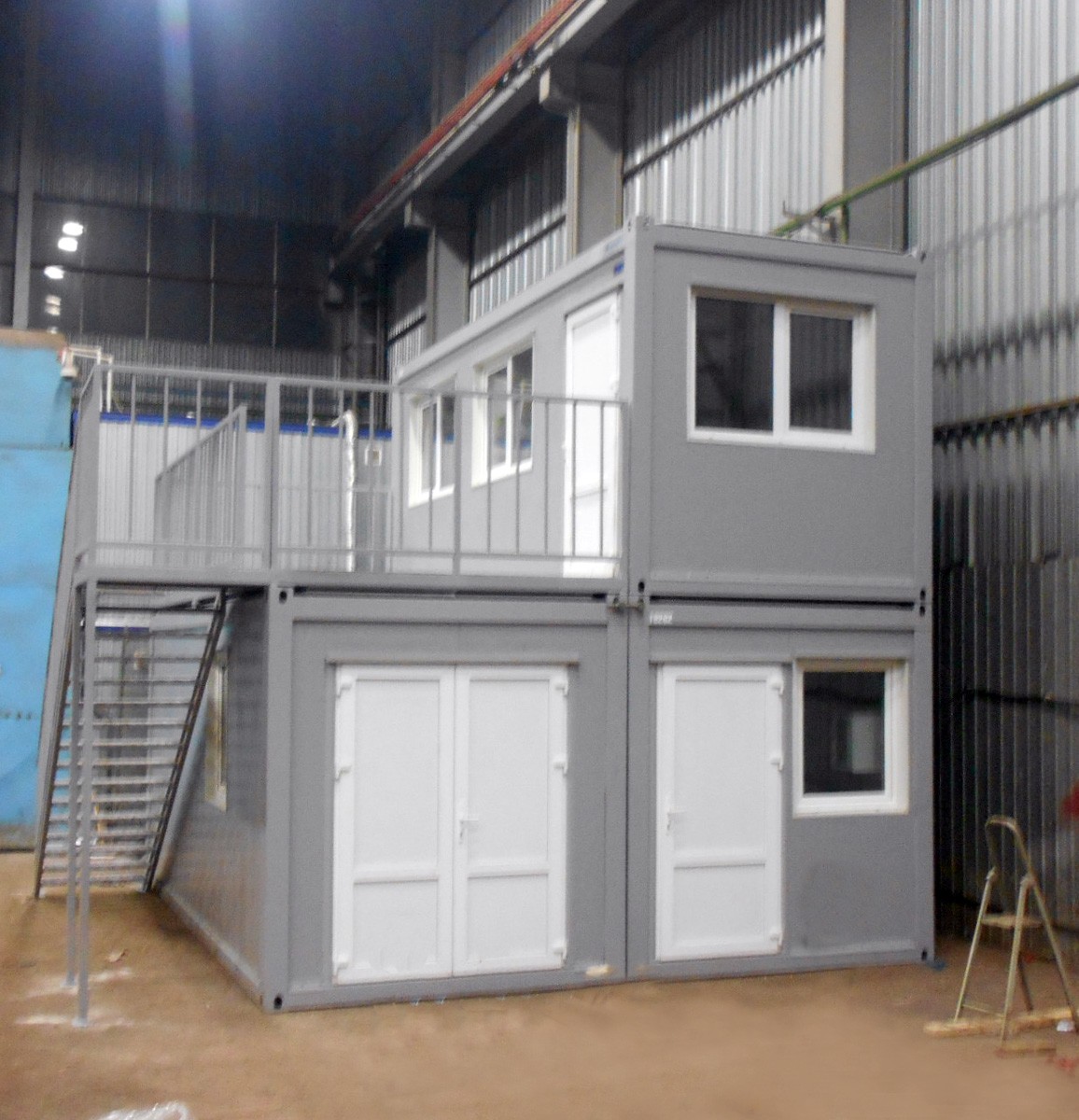

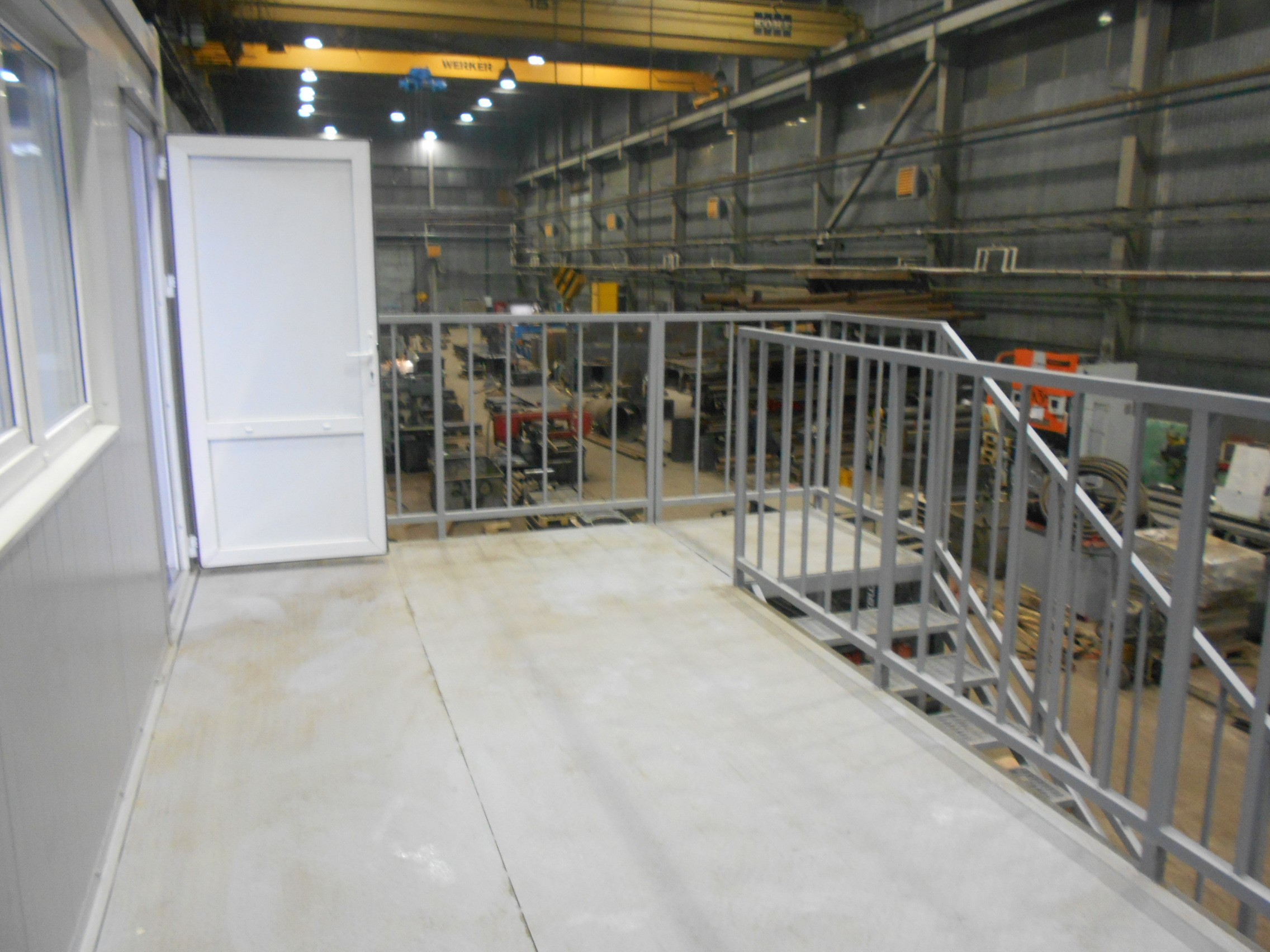

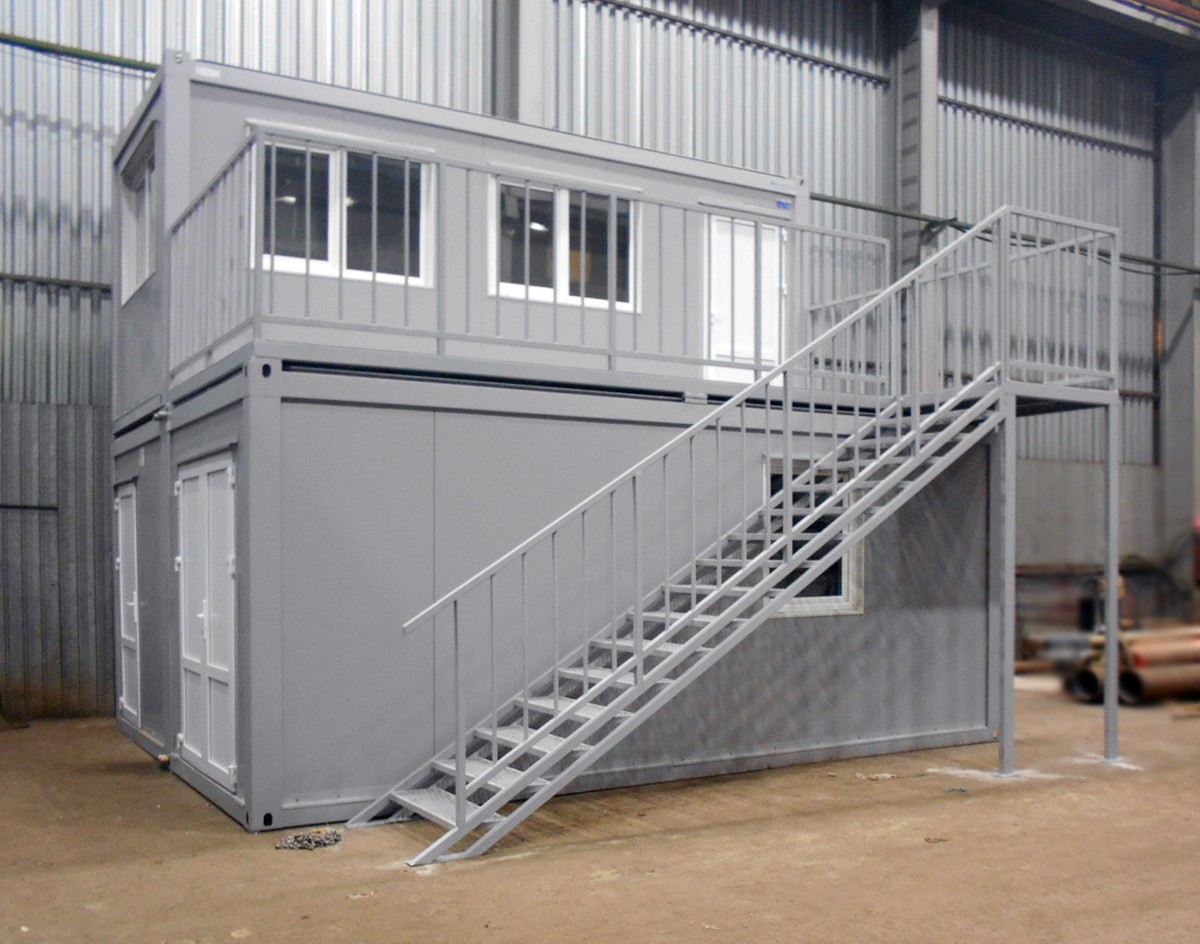

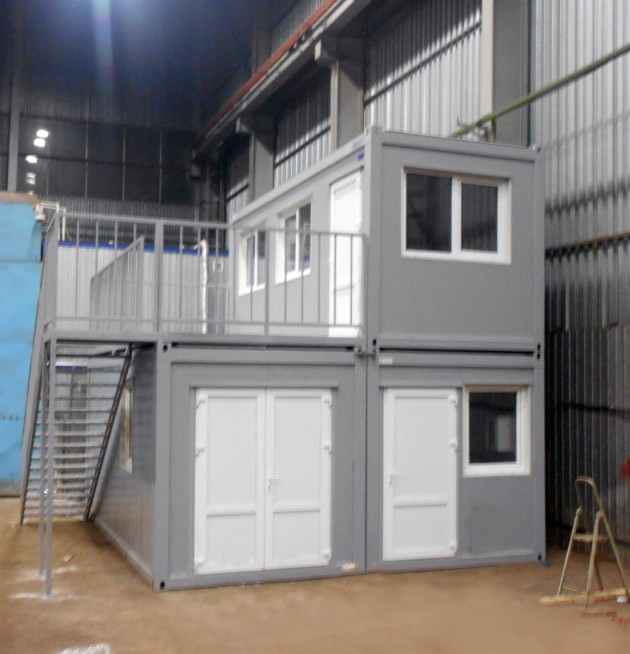

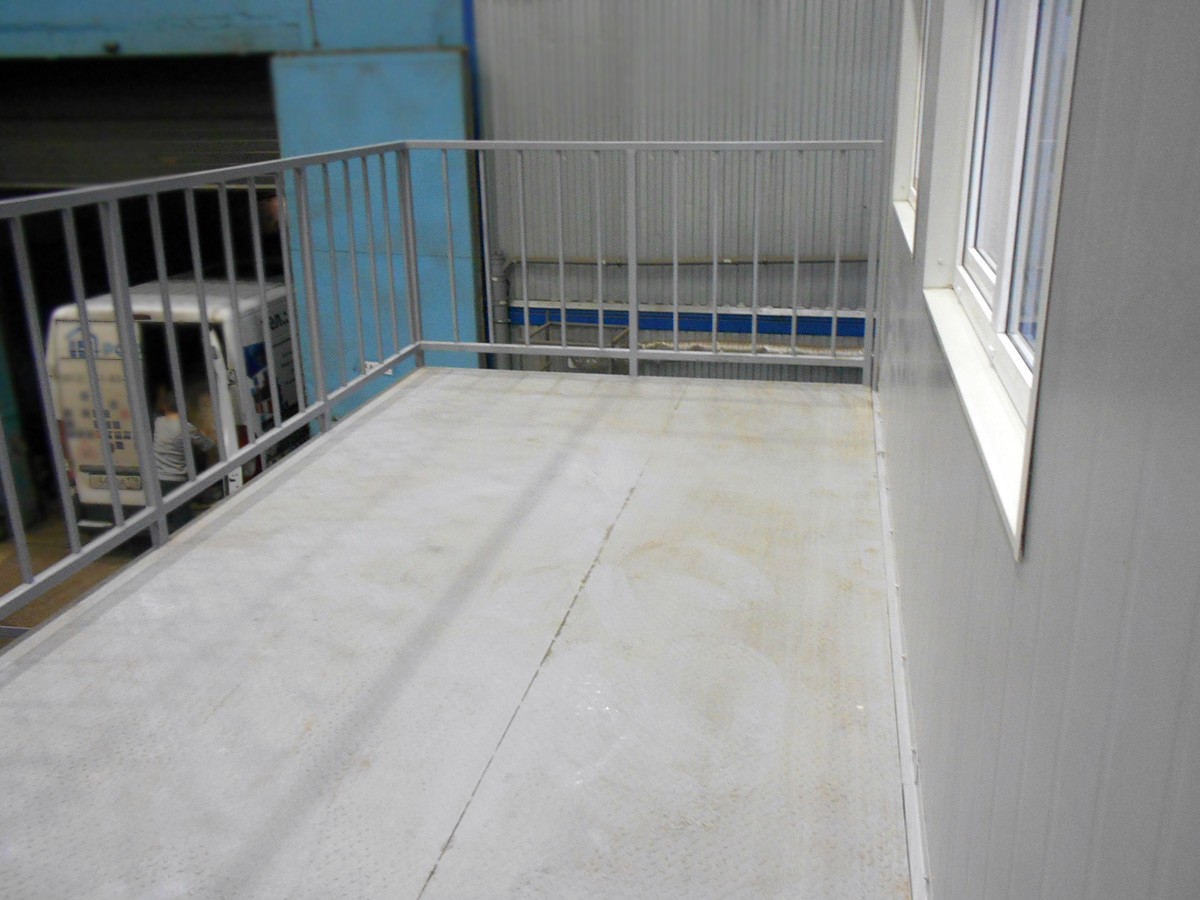

Блок-контейнеры устанавливались в 2 этажа и укомплектовывались дополнительными металлоконструкциями из комплекта наружной лестницы, площадки с ограждениями и периллами на террасе 2-го этажа. Размеры модульного здания в сборе составили 6.0 х 4.86 х 5.2 м.

Компания «РосМодуль™» успешно реализовала проект по индивидуальному заказу для размещения модульного здания на базе 3-х блок-контейнеров внутри производственного цеха.

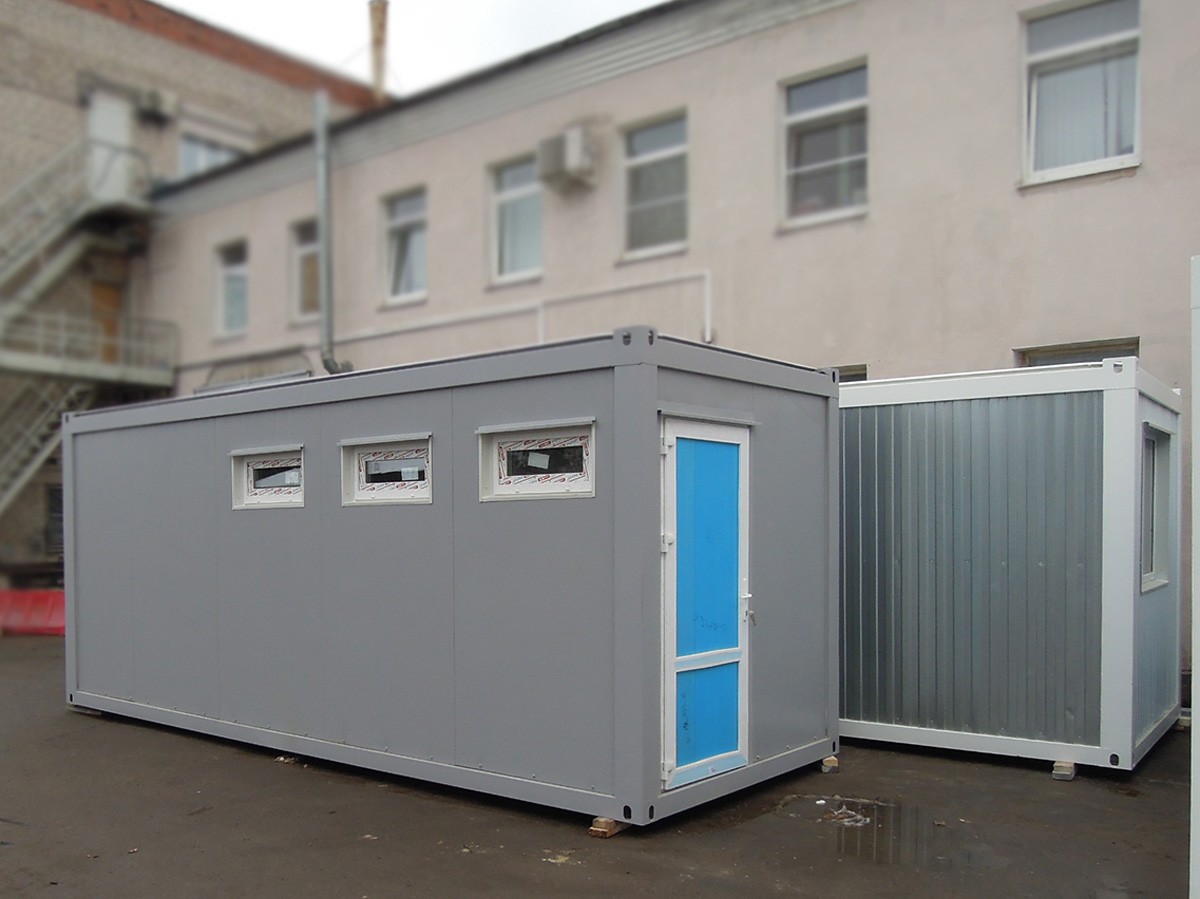

Для выполнения данного заказа по предоставленному техническому заданию были изготовлены 3 офисно-бытовых контейнера «РосМодуль™-Сендвич» 6.0 х 2.43 х 2.6 м.

Перечень работ по договору:

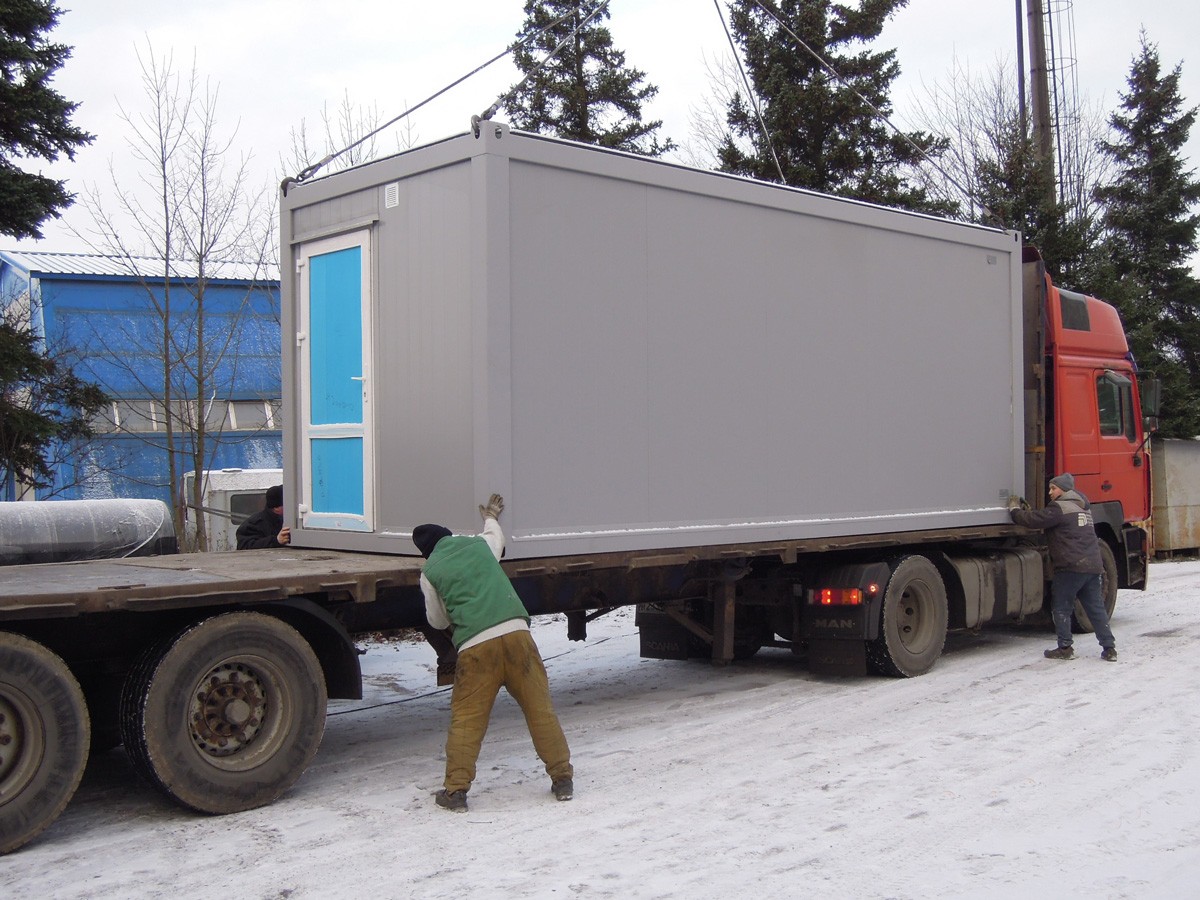

  • Изготовление и доставка комплекта из 3 блок-контейнеров на объект заказчика. Для погрузки БК были предусмотрены проушины из стального листа в кол-ве 4 шт с толщиной не менее 6 мм.
  • Выгрузка БК на подготовленный фундамент и проведение монтажа здания с выполнением работ по гидроизоляции стыков кровли и установке крыши здания.
  • Прокладка внутренних и наружных коммуникаций в соответствии с техническим заданием, а также монтаж инженерных систем здания и установка декоративных элементов.

Конструктив модульного здания

Каркас каждого из 3-х блок-контейнеров выполнен из стального гнутого профиля с сечениями:

  • 185х80х3 мм для верхней рамы
  • 120х50х3 мм для нижней рамы
  • 150х170х3 мм для угловых стоек

Внутри стен предусмотрено усиление каркаса с помощью стяжек из труб. Кровля модульного здания из блок-контейнеров покрыта двумя оцинкованными стальными листами с двойным фальцевым соединением вдоль контейнера и гидроизоляции. Скат нержавеющей кровли составил 25 мм. Высота потолков на каждом из 2 этаже составила 2.29 м.

Наружная отделка

Стены блок-контейнеров выполнены из трехслойной сендвич-панели с утеплителем из базальтовой ваты с толщиной 100 мм. Сопротивление теплопередаче стен - R= 2,72 м2 оС/Вт. Для комфортной эксплуатации модульного здания внутри производственного цеха, независимо от периода года и окружающей температуры, предусмотрен утеплитель в полах и потолке из минеральной ваты Терморол 044 КНАУФ, 100 мм.

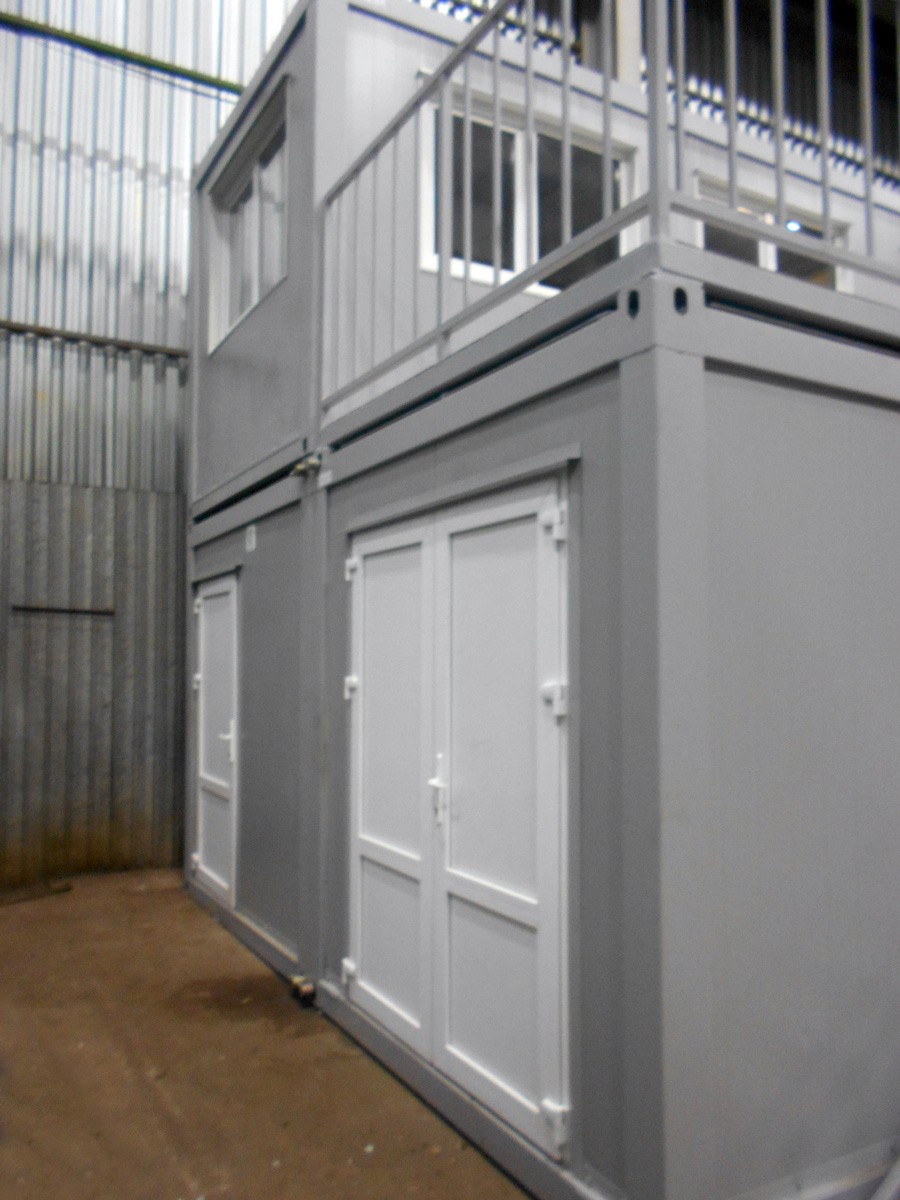

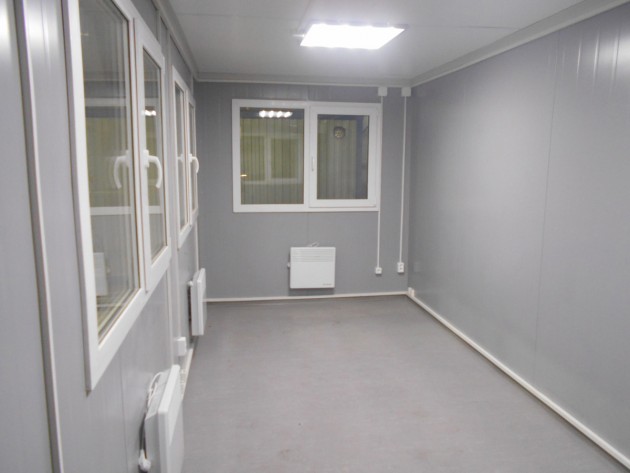

На первом этаже в 2-х блок-контейнерах установлены ПВХ-ворота 1500х2000 мм, а также для каждого из БК дополнительно предусмотрены входные ПВХ-двери 900х2000 мм. Дополнительно в офисно-бытовых помещениях модульного здания установлены 8 комплектов ПВХ-окон с двухкамерными стеклопакетами и поворотно-откидными створками.

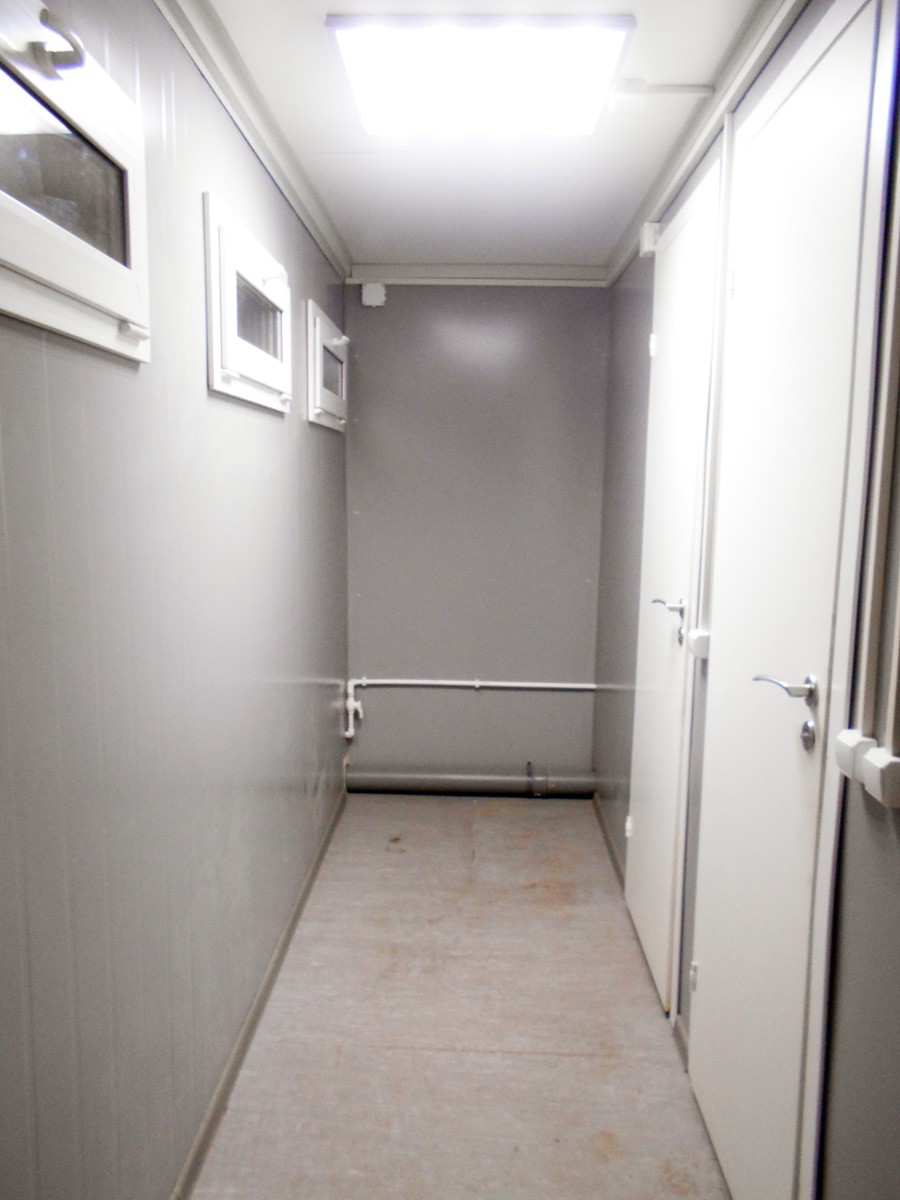

Внутренняя отделка

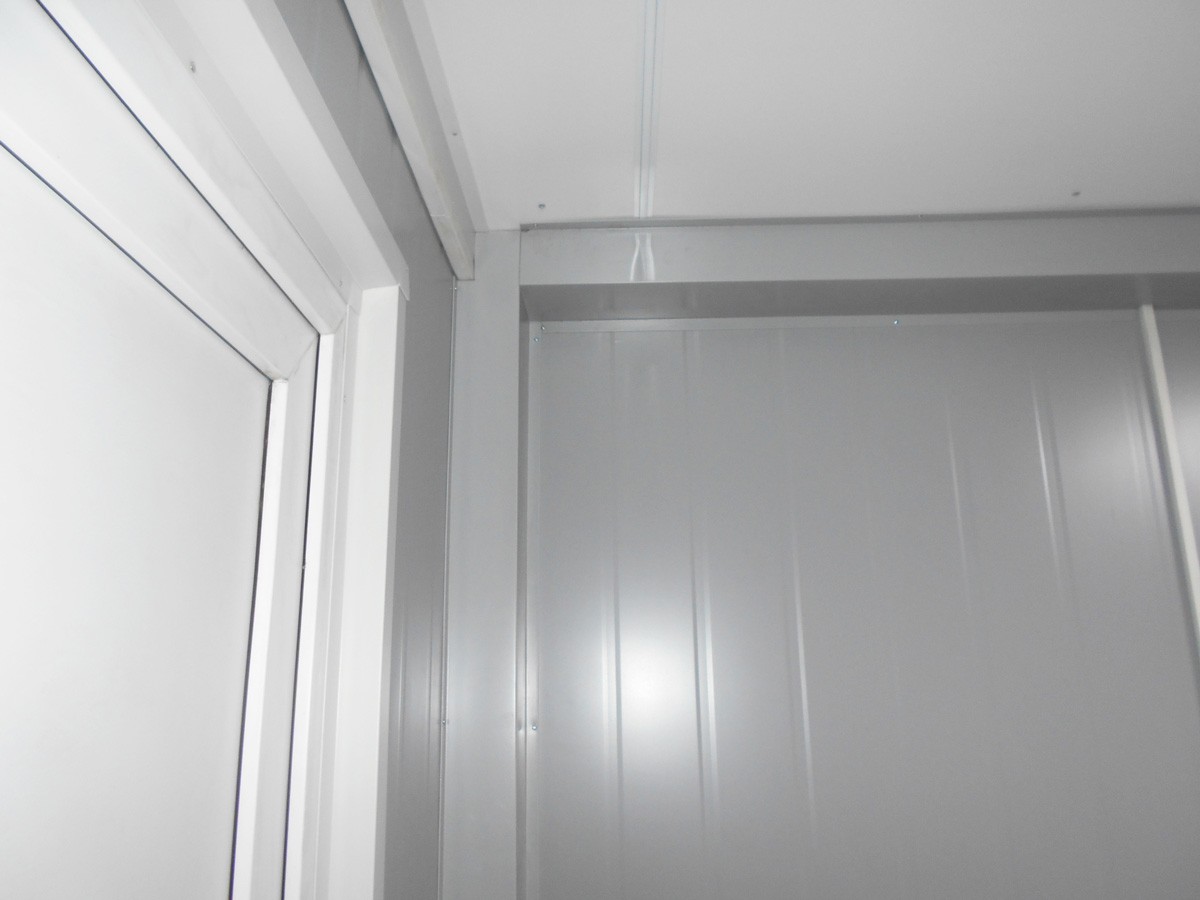

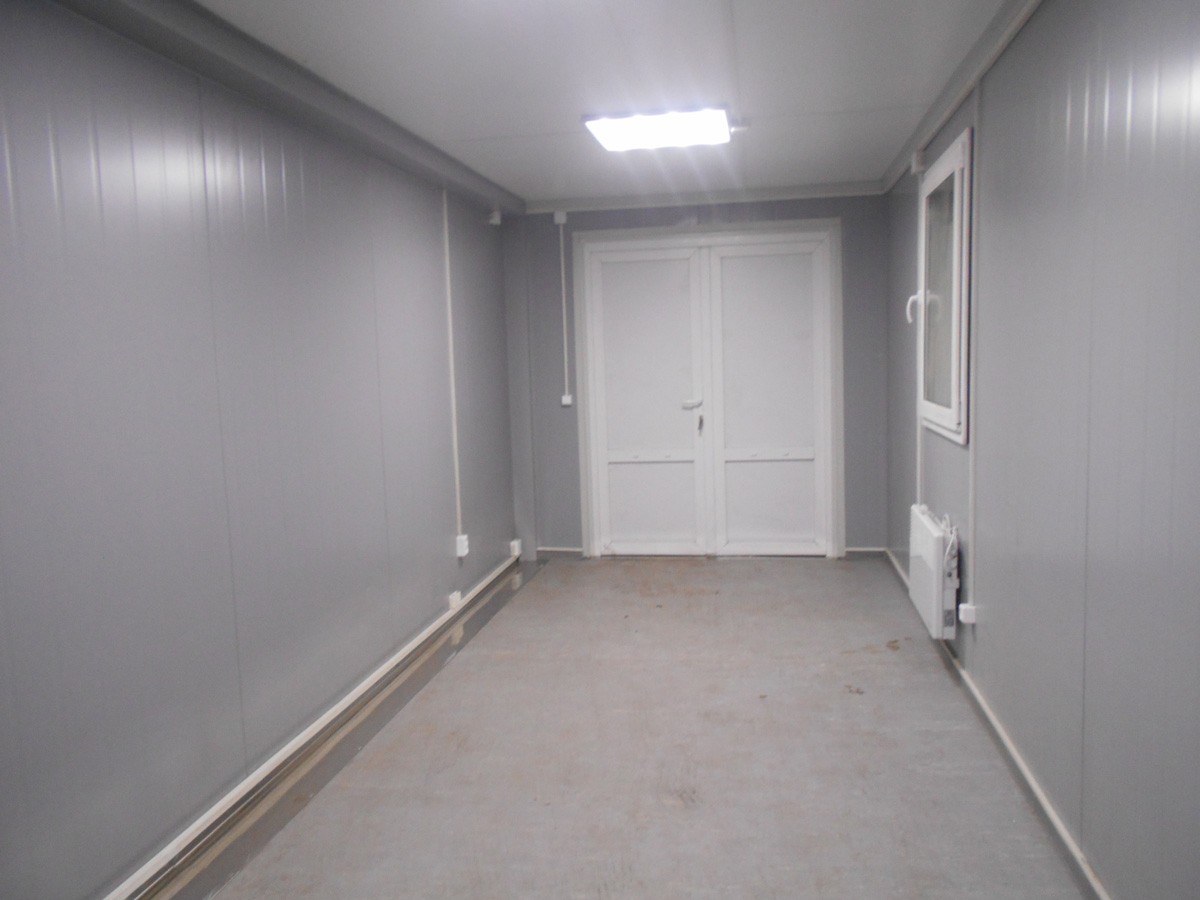

Для отделки потолков внутри помещения использована белая ЛДСП 8 мм. На черновой пол из оцинкованного профилированного листа С8 и лаги из швеллеров 100х50х3 м уложен ЦСП 16 мм. В качестве покрытия пола выбран гомогенный линолеум, наклеенный на основание с заходом на стены в 100 мм.

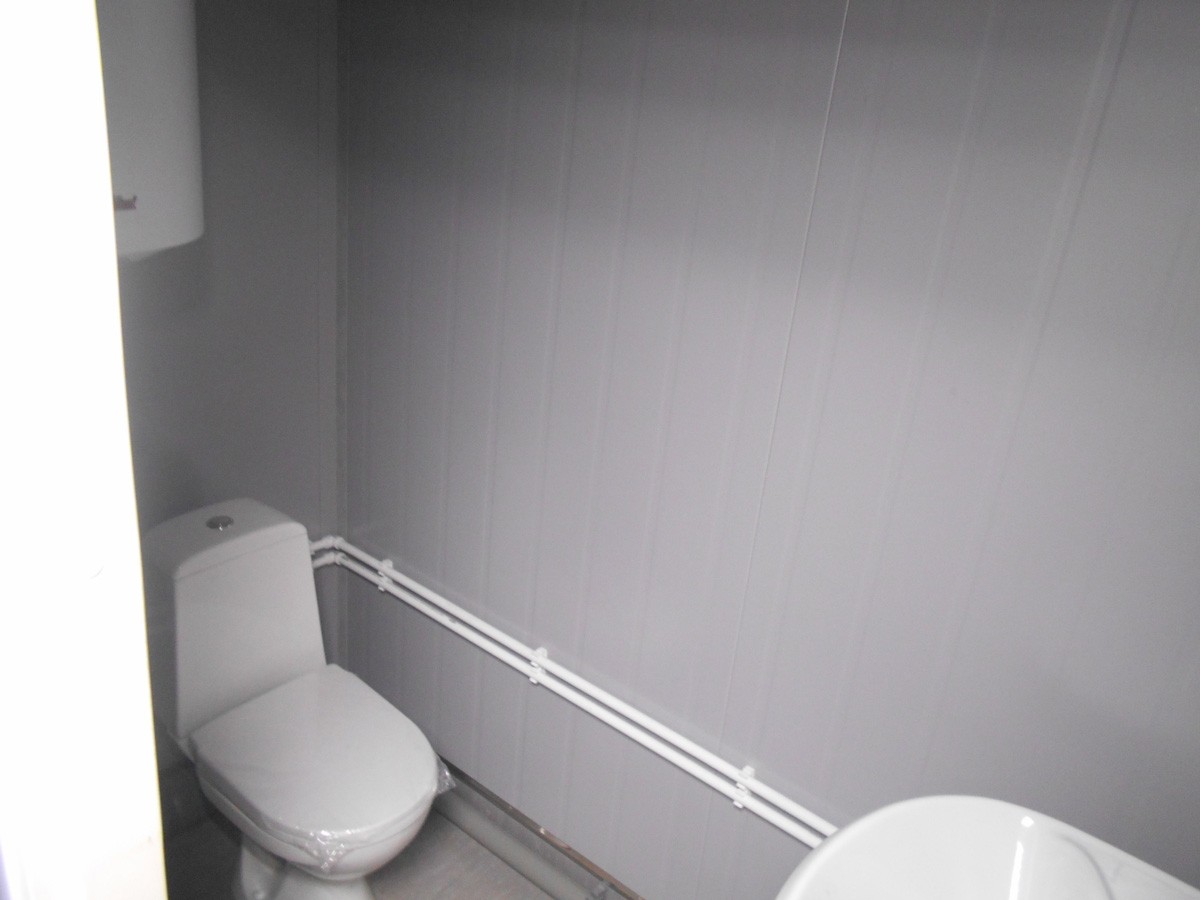

В санблоке установлено оборудование согласно техническому заданию: душевая кабинка и туалет с комплектацией душевыми стойками, раковиной со смесителем, унитаз-компакт, а также системами водоснабжения и канализации.

Инженерные системы

  • Для электросети выполнена прокладка электропроводки в кабель-каналах с исполнительной схемой на электросеть здания. Установлен контейнерный щит с защитными автоматами на группы потребления.
  • Для освещения помещений установлены накладные светодиодные светильники. В каждой комнате установлены включатели света и 2х-местные розетки.
  • Для слаботочной сети на 2 рабочих местах установлены розетки для подключение телефонной связи и интернета.
  • Для системы горячего и холодного водоснабжения произведена разводка полипропиленовой трубы с установкой фитингов и запорных устройств. Вывод внутренней системы канализации осуществляется наружу через проложенную ПХВ трубу 110 мм. Для ГВС установлен бойлер «Thremex» на 100 литров.
