Модульное здание медпункта 109 м2

Медицинский мобильный пункт из пяти блок-контейнеров 9,0 м (увеличенная высота)
Размеры: 9,0 м х 2,43 м х 3,3 м
Наружная обшивка и элементы: профилированный стальной оцинкованный лист С8
Теплоизоляция стен: термоплита «Кнауф» 100 мм
Внутренняя отделка: СМЛ, керамическая плитка, керамогранит, линолеум

Рассчитать похожий проект

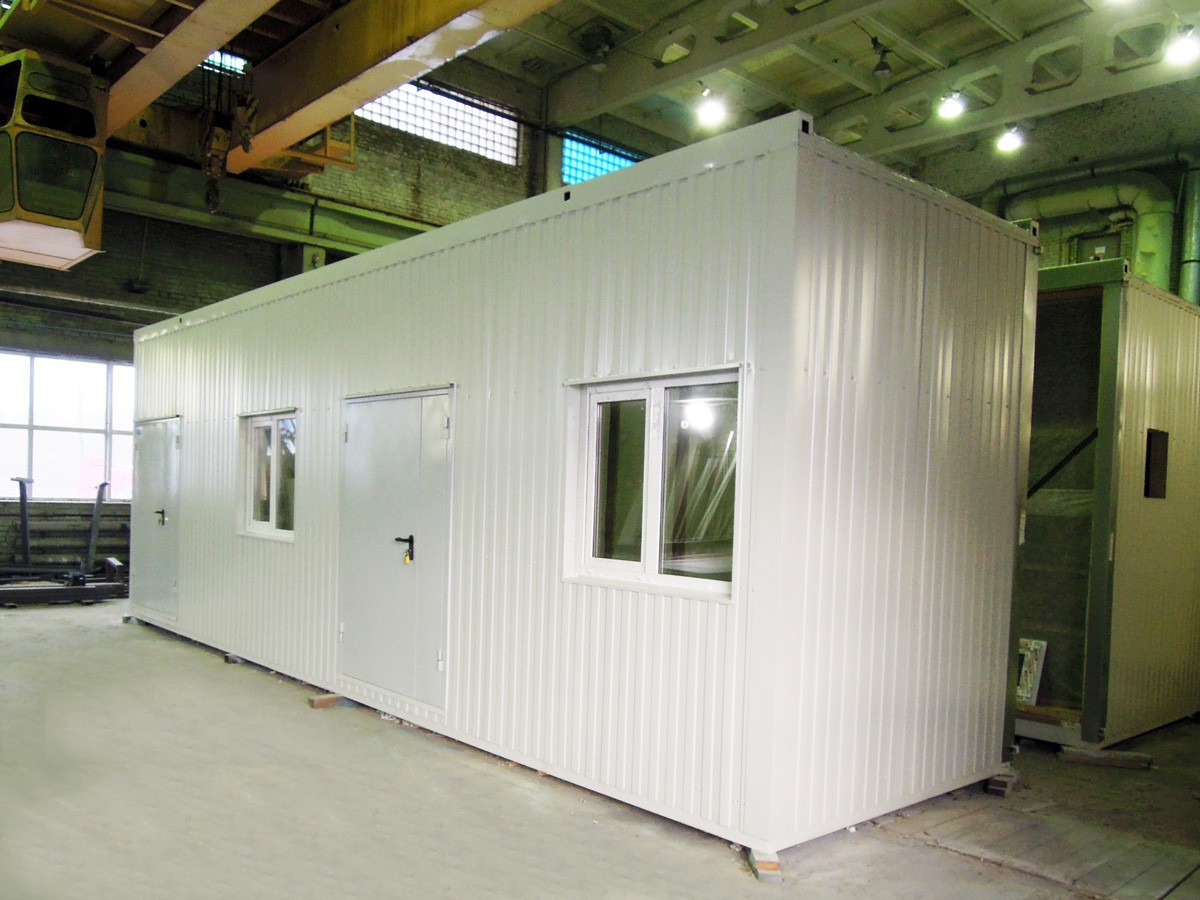

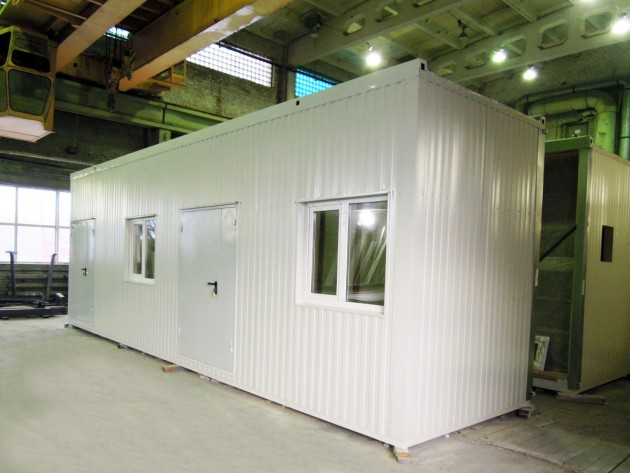

  • Медпункт выполнен из 5 блок-контейнеров с внешними размерами: ширина - 2430 мм, длина - 9000 мм, высота - 3300 мм.
  • Несущий стальной сварной окрашенный каркас (светло-серый цвет, RAL 9002).

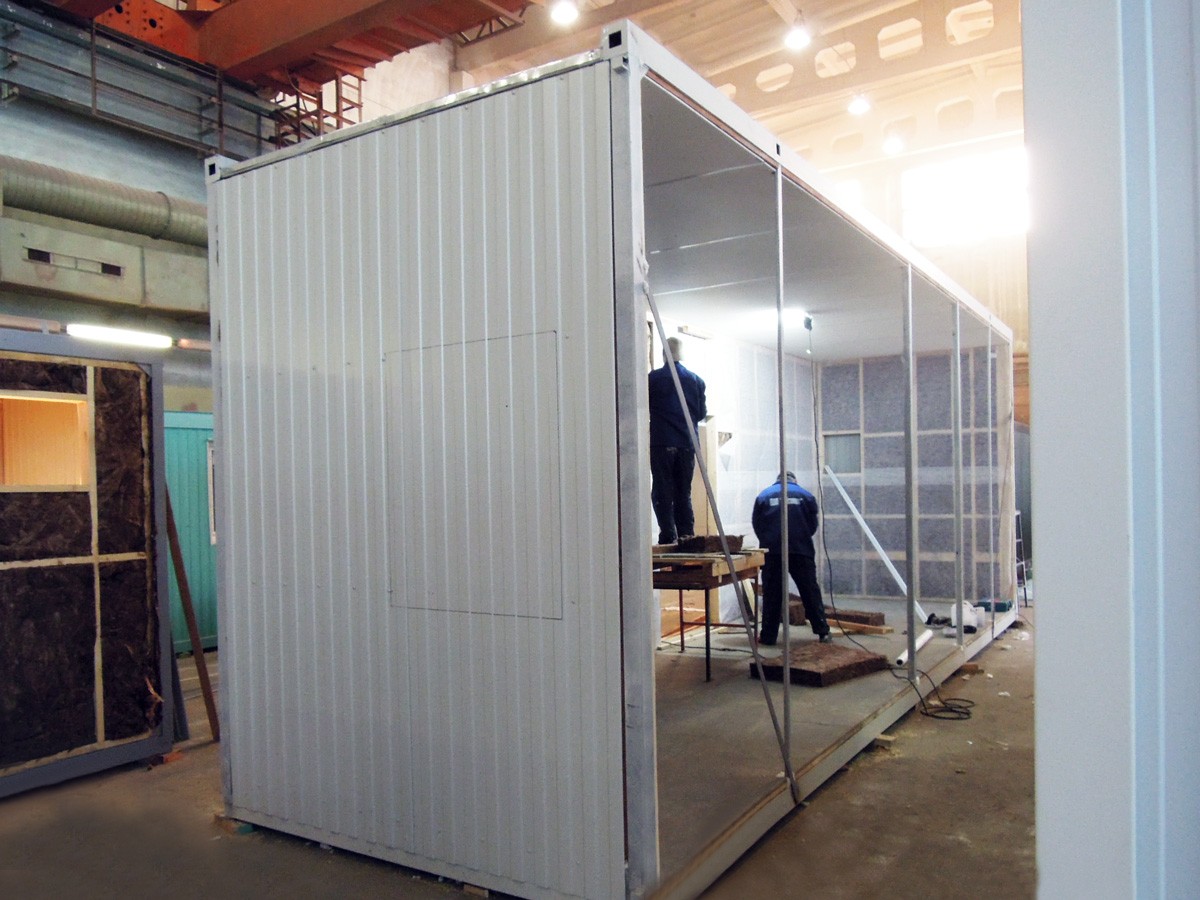

  • Рама и угловые стойки выполнены из стального сложногнутого профиля.

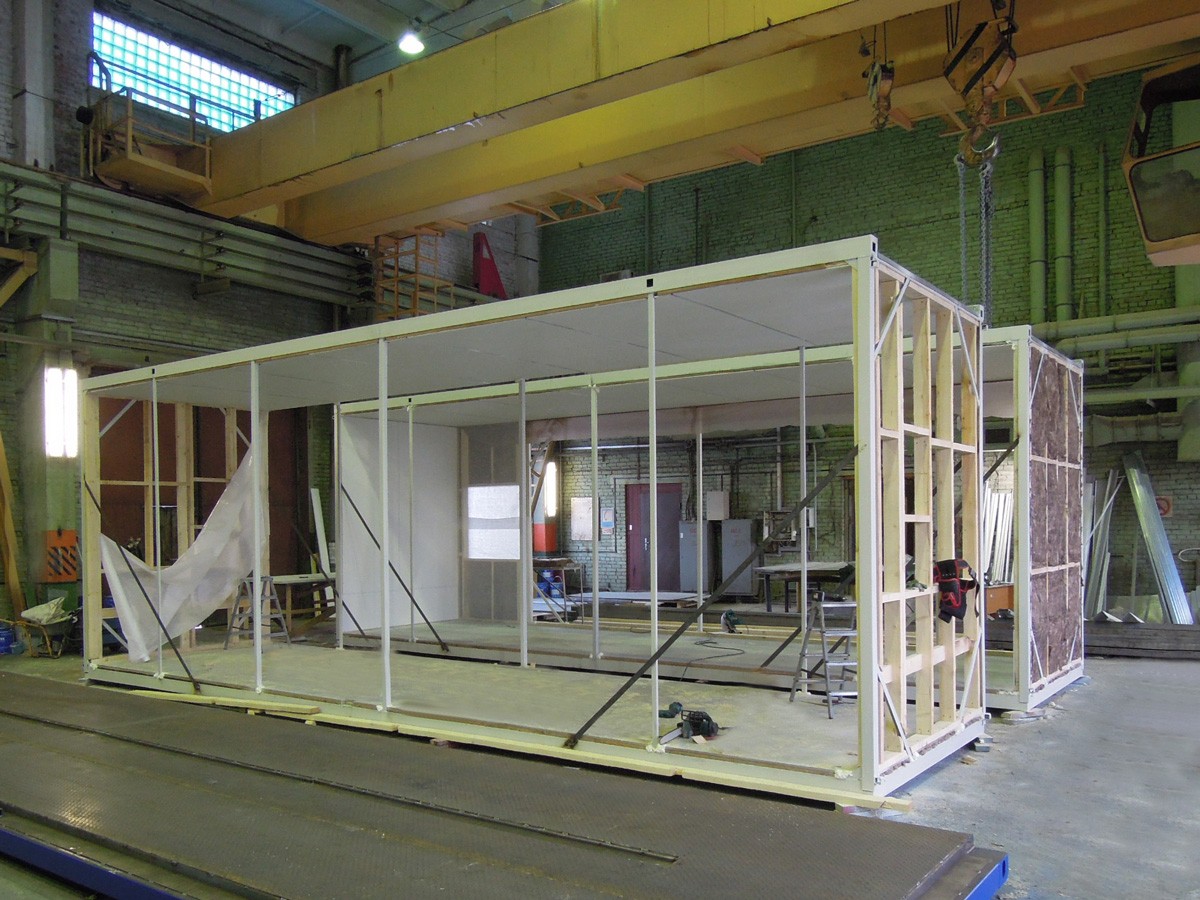

  • Внутренний каркас выполнен из деревянного бруса 40х100 мм естественной влажности.
  • Пароизоляция по полу и потолку - ПВХ-пленка.

Дополнительные особенности проекта:

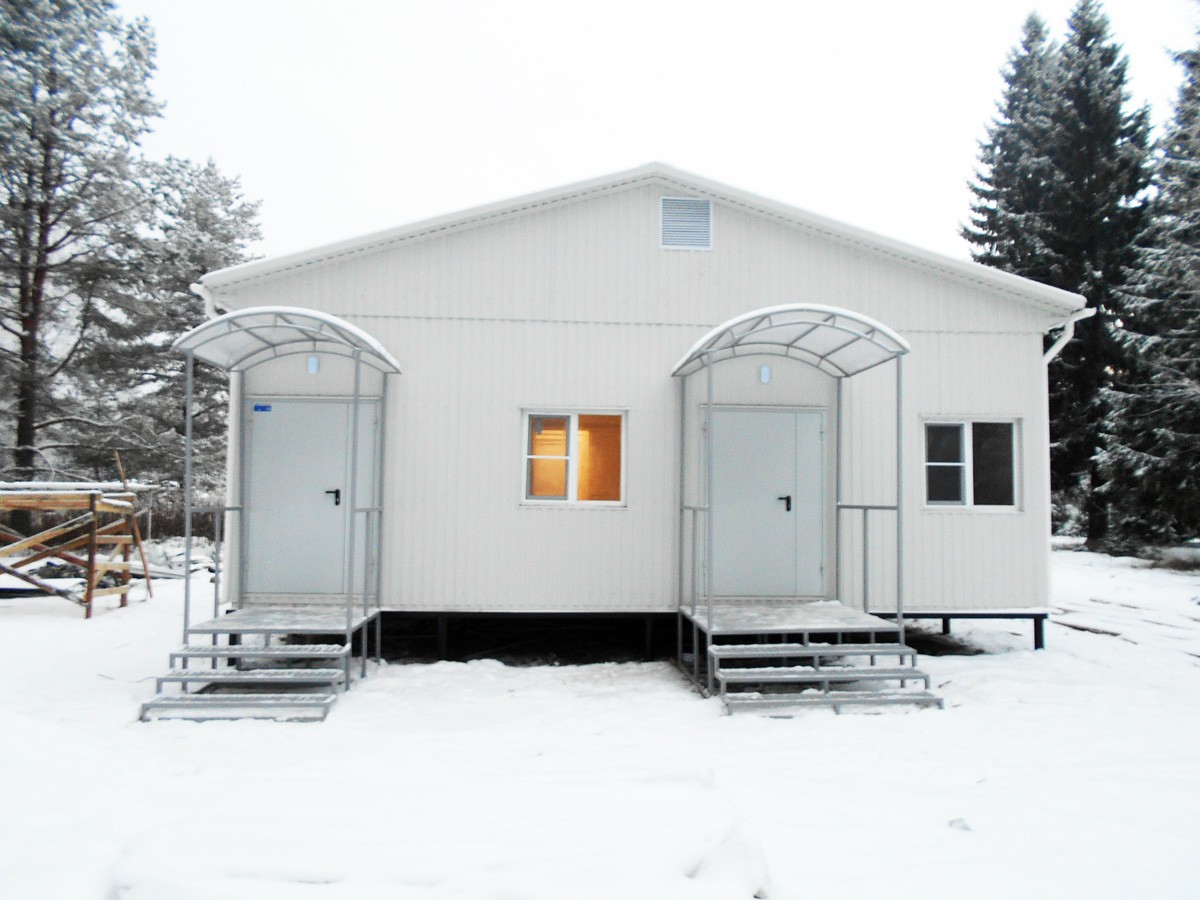

  • Входные площадки (3 шт.) из металлокаркаса с покрытием из стального рифленого листа 3 мм.
  • 3 комплекта навесных козырьков.
  • ПВХ-окна с 1-камерным стеклопакетом, 10 шт.
  • Двухстворчатые утепленные двери центрального входа из усиленного ПВХ-профиля, 2100х1200 мм.
  • Входные стальные двери 2100х1000 мм для изолятора №1, №2 (утепленные).
  • Внутренние ПВХ-двери.

Конструктив кровли модульного здания медпункта

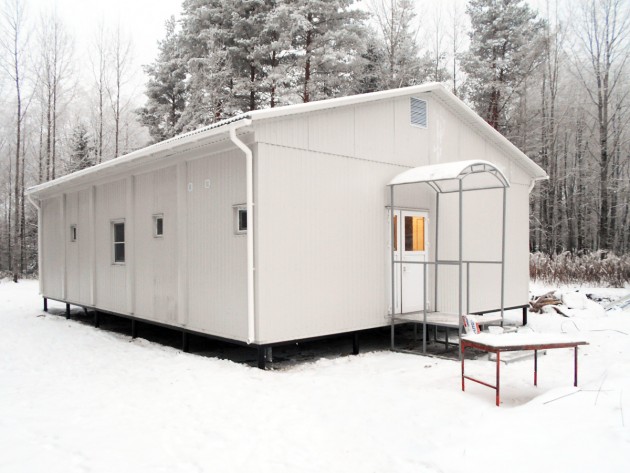

В качестве проектного решения использовалась 2-скатная общая кровля с высотой конька 1.5 м и металлическими полуферамами из профильной трубы 40х40. Для обрешетки использовалась деревянная доска 25 мм с последующей обработкой огнебиозащитой. Гидроизоляция выполнена из пленки Изоспан А, а в качестве покрытия использован профлист МП 21.

Внутренняя отделка медпункта

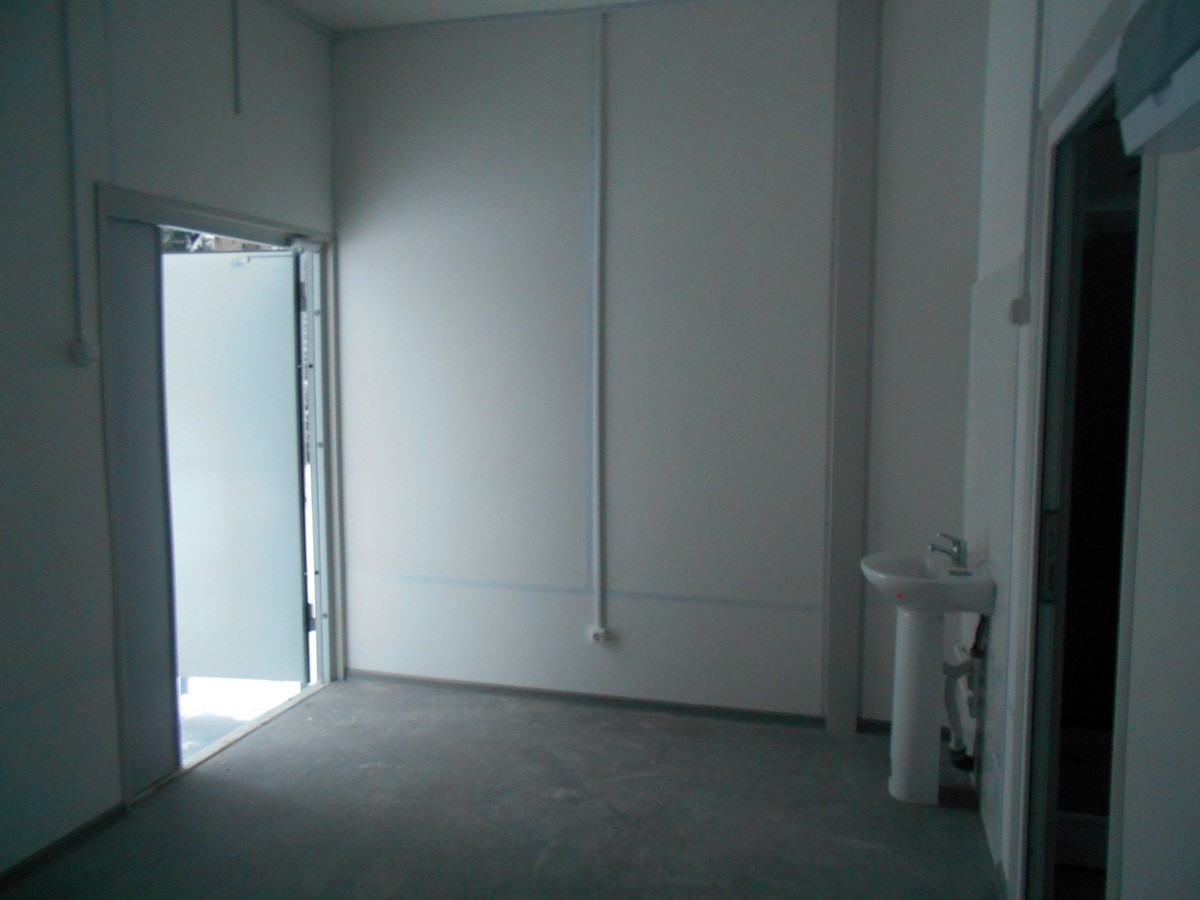

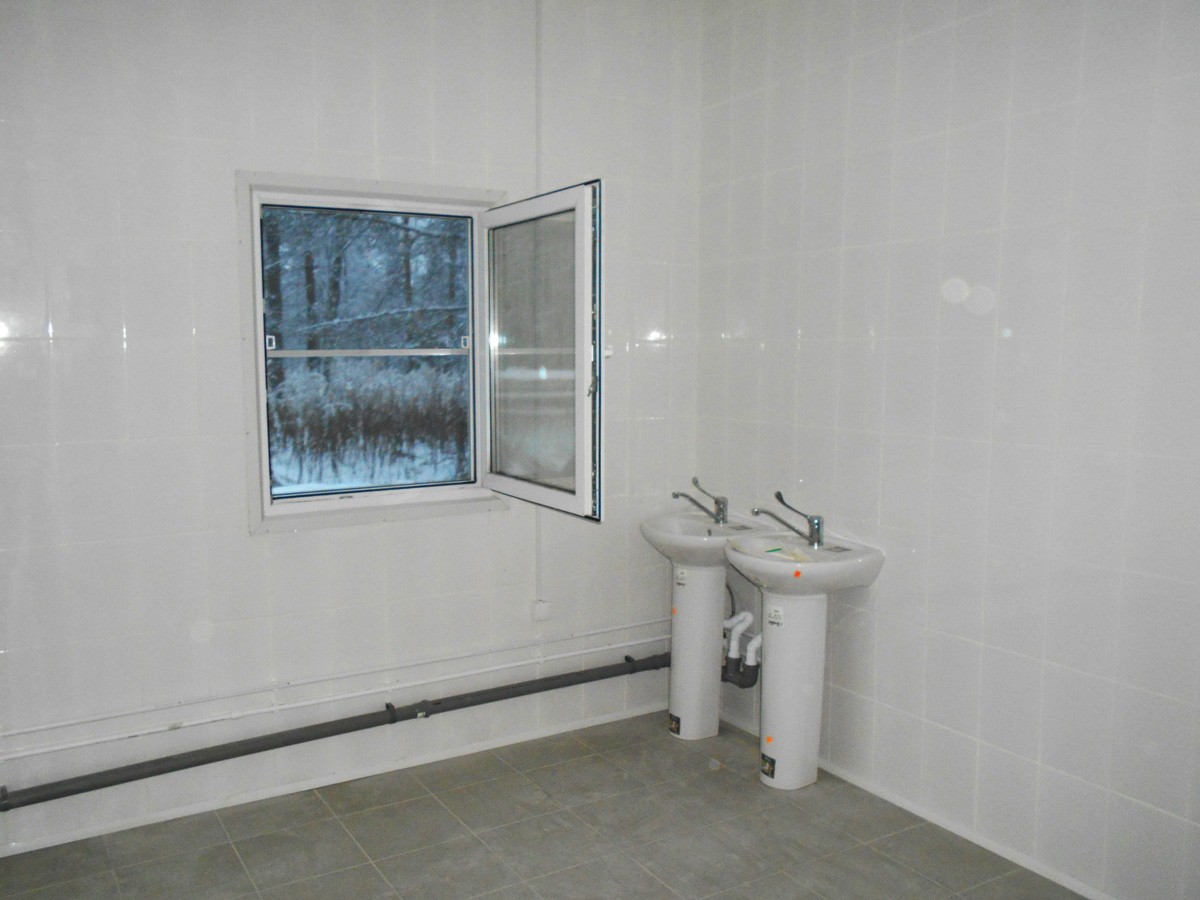

Коридоры, вестибюль, кабинеты, другие помещения, а также потолок модульного здания медпункта выполнены из СМЛ белого цвета (степень огнестойкости НГ – негорючий, класс В). Для облицовки стен процедурного кабинета, дезинфекционной, санузлов и помещения уборочного инвентаря выбрана керамическая глазурованная плитка толщиной 5 мм на всю высоту помещений.

В местах установки раковин, сантехприборов и оборудования, эксплуатация которого связана с возможным увлажнением стен и перегородок, выполнена отделка керамической плиткой на высоту 1,6 м от пола и на ширину 0,2 м от приборов с каждой стороны.

Усиленный пол на металлических лагах и основы из ЦСП 16 мм в зоне вестибюля покрыт нескользким крупноразмерным керамогранитом, а в кабинетах, коридорах и изоляторах – полукоммерческим линолеумом. Для санузлов, буфета, дезинфекционной и помещения уборочного инвентаря выбрана в качестве покрытия керамическая плитка.

Монтаж инженерных систем

Специалисты «РосМодуль™» провели монтаж инженерных систем "ПОД КЛЮЧ" в полном соответствии с санитарными и техническими требованиями, что в дальнейшем обеспечит комфортную работу персонала и прием пациентов.

  • Электросеть: наружное освещение – светильники, контейнерные распредщиты с комплектацией автоматами защиты, cобранные по нагрузкам, электропроводка выполнена в кабель-каналах.
  • Отопление и вентиляция: разводка силовой сети на розетки электроконвекторов, вытяжная вентиляция из  санузлов, буфетной и  дезинфекционной.
  • Водоснабжение и канализация: холодное водоснабжение от магистрали ХВС, горячее от бойлеров 80 л - 2 шт., 50 литров - 1 шт, внутренняя система канализации из труб 50 мм и 100 мм с выводом наружу.

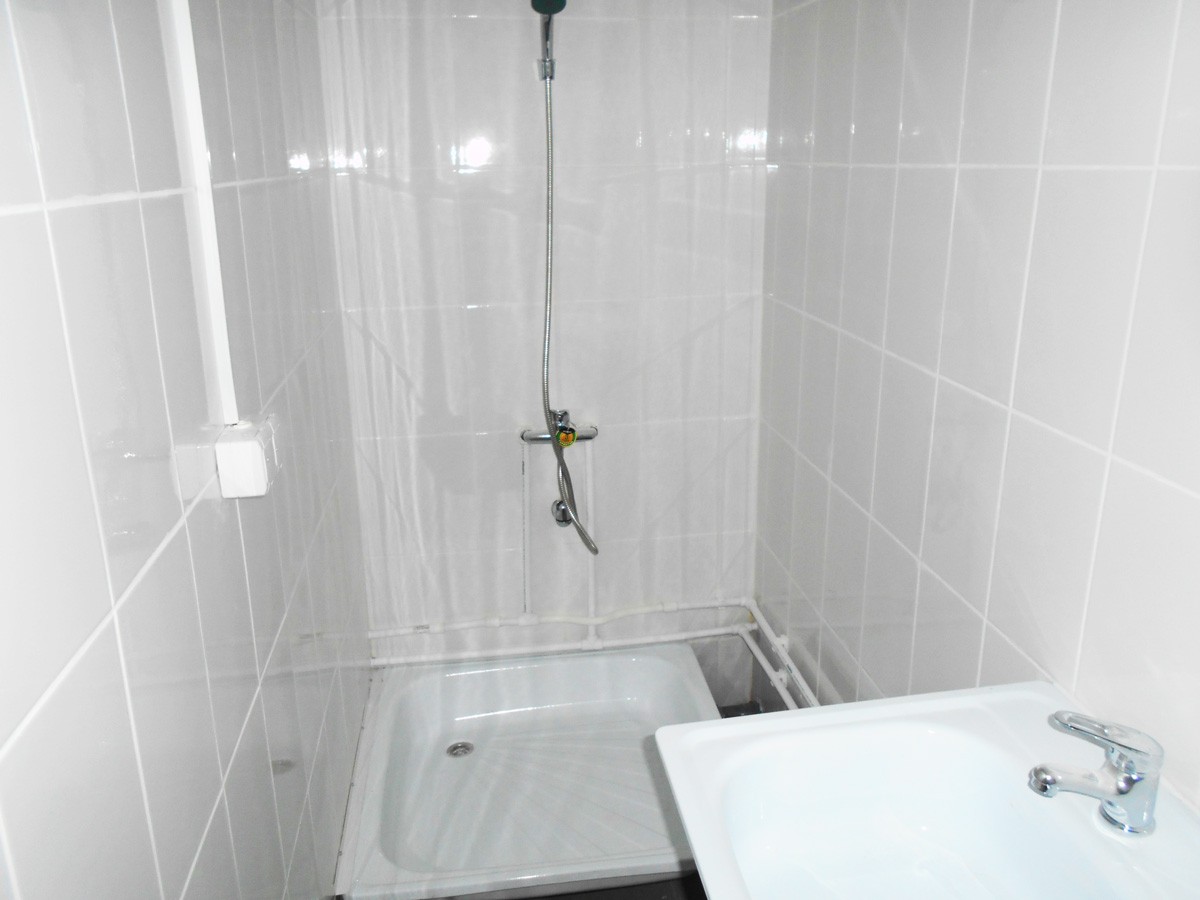

Дополнительно проведены монтажные работы по установке: санузлов, душевых кабин, умывальников со смесителями и поддонов для комнаты дезинфекции.
По завершению монтажных работ для заказчика был предоставлен полный комплект эксплуатационных документов: паспорта, сертификаты соответствия, инструкции по эксплуатации модульного здания и др.

Данный проект был разработан индивидуально на основе требований клиента.
